淺談電氣漏電火災監控系統和電氣火災預防措施
徐霜
安科瑞電氣股份有限公司 上海嘉定 201801
1 電氣火災的防控形勢
隨著科學技術的發展、人類社會的進步和我國城市化進程的不斷加快，電能的生產和使用量逐年遞增，已成為最主要的能源。隨著人們對安全用電常識了解的逐漸深入，由于不規范用電引發的人身傷害事故逐年遞減，而由電氣故障引發的火災數卻在增加，重特大火災和群死群傷的惡性火災事故時有發生，這與我國火災總數呈逐年遞減的趨勢形成了鮮明的對比。據權威部門統計，2008~2012年全國公安消防部門共統計67.5萬起火災，在查明原因的約62.3萬起火災中，電氣火災約20.8萬起，占33.37%。如2010年吉林市商業大廈、2011年長沙市西娜灣賓館、2011年北京市大興區舊宮鎮出租房、2012年天津市薊縣萊德商廈等電氣火災的發生給人民群眾生命財產安全帶來了嚴重威脅。面對如此嚴峻的電氣火災形勢，如何盡早排除火災隱患，最大限度地避免和減少電氣火災的發生，已成為消防行業火災預防工作的重點、難點和社會關注的焦點問題。
2 電氣火災發生的原因分析
電氣火災主要由于電氣線路或設備短路、過電流、接觸不良、漏電等電氣故障引發。引發電氣火災的電氣故障從其表現形式上看分為：突變型故障和漸變型故障。突變型故障也稱為金屬性短路故障；過電流、接觸不良、漏電等電氣故障一般先是表現為漸變型故障，漸變型故障未得到及時消除，最終將演變?yōu)橥蛔冃凸收�。漸變型故障發生后，將以不可逆的態勢向突變型故障發展，在這個過程中直接表現為電能的非正常釋放，即泄漏電流的增大、接線端子等處溫度的升高以及故障電弧的產生，這些因素最終均會導致故障點溫度的升高，尤其是故障電弧產生的上千℃的高溫足可以引燃周?chē)目扇嘉�，從而引發火災。
3 電氣火災監控系統
電氣火災監控系統是指當被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能指示報警部位的系統。電氣火災監控系統是一種電氣火災預防的手段，是作用于電氣火災發生前的一種實時監控系統，與作用于火災發生后的“火災自動報警系統”在承擔任務、功能和采取的技術手段等方面均是不同的，兩者不能混淆和取代。

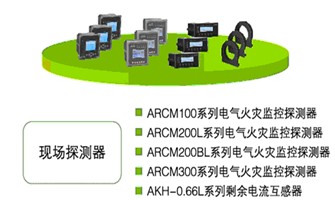

“ARCM”電氣火災監控系統是由安科瑞電氣股份有限公司自主研發和生產的，包括Acrel-6000電氣火災監控系統軟件及ARCM系列電氣火災監控探測器組成。它是一種應用于民用建筑和工業建筑雙重領域的新一代電氣火災監控產品，具有超早期、高智能、小型化、多功能、高可靠性、簡單實用等特點。該裝置是結合多年來該公司在國內外工業領域及民用建筑領域得系統集成項目中所積累下的大量寶貴經驗研制而成的。該監控設備采用工業計算機進行設計研制，具有良好的可靠性，同時優化了人機交互功能，使整個系統易于安裝、調試及維護，主機采用總線制數據傳輸方式，配接剩余電流式電氣火災監控探測器，組成大容量電氣火災監控系統，適用于高層建筑和各種工業場所的早期電氣火災實時監控及預防。
3.1系統的基本組成及工作原理
1）基本組成

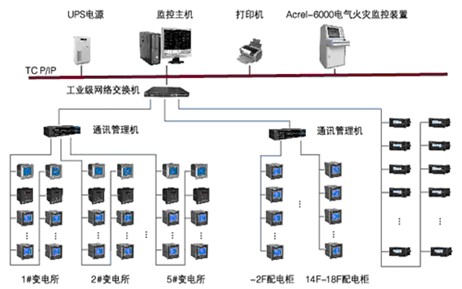

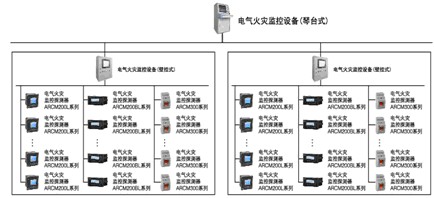

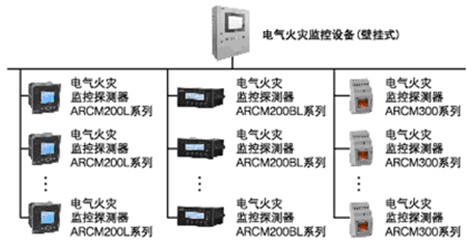

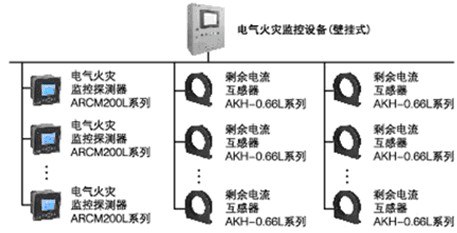

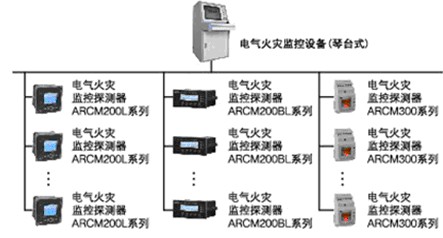

Acrel-6000電氣火災監控系統采用分層分布、開放式結構設計，由站控管理層、網絡通訊層和現場設備層組成。各電氣火災監控探測器通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，然后通過五類線TCP/TP協議進入工業交換機，然后通過光纜到達監控主機。

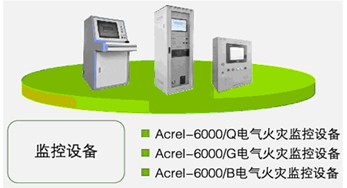

a）現場設備層主要是連接網絡中用于電參量采集測量的各類型的儀表和保護裝置等，也是構建該監控系統必要的基本組成元素。監控設備能接收來自電氣火災監控探測器的報警信號，發出聲光報警信號和控制信號，指示報警部位，記錄并保存報警信息，是系統的管理中心。不僅肩負著采集數據的重任，同時也是執行后臺控制命令的終端元件。監控設備具有主、備電源自動切換功能，保證系統的穩定性。
b）通訊控制層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁，不同的接口轉換器件提供了RS485及以太網等各種接口，組網方式靈活，支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。通訊服務器主要用于直接對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作，如電壓/電流等電參量、輸入開關量狀態、修改儀表內部參數或各種控制繼電器斷開/閉合的操作命令等.
