凌力爾特公司 (Linear Technology Corporation) 推出領先的超低噪聲、超高電源紋波抑制 (PSRR) 低壓差電壓線性調節器 LT3042。該器件獨特的設計具有僅為 2nV/√Hz (在 10kHz) 的超低點噪聲和 0.8µVRMS 的積分輸出噪聲 (在 10Hz 至 100kHz 的寬帶寬內)。低頻和高頻 PSRR 性能是異常出眾。低頻 PSRR 超過 90dB (直到 10kHz)，而高頻 PSRR 則超過 75dB (直到 3MHz)，可使噪聲或高紋波輸入電源變得 “安靜”。LT3042 運用了 LTC 的專有 LDO 架構，即在一個高精度電流源基準之后布設一個高性能單位增益緩沖器，從而可產生幾乎恒定的帶寬、噪聲、PSRR 和負載調節性能，這與輸出電壓無關。此外，該架構還允許把多個 LT3042 并聯起來使用，以進一步降低噪聲、增加輸出電流和在印刷電路板 (PCB) 上散播熱量。
LT3042 可在滿負載情況下于一個 1.8V 至 20V 的寬輸入電壓范圍內提供高達 200mA 的輸出電流和一個 350mV 的壓差電壓。輸出電壓范圍為 0V 至 15V，而且輸出電壓容限高度準確，在整個電壓、負載和溫度范圍內為 ±2%。該器件的寬輸入和輸出電壓范圍、高帶寬、高 PSRR 和超低噪聲性能使其非常適合于給那些對噪聲敏感的應用供電，例如：PLL / VCO / 混頻器 / LNA、非常低噪聲儀表、高速 / 高精度數據轉換器、醫療應用 (比如：成像和診斷)、高精度電源，以及用作開關電源的后置穩壓器。
LT3042 采用一個小型和低成本的 4.7µF 陶瓷輸出電容器工作，因而優化了穩定性和瞬態響應。單個電阻器負責設置外部精準電流限值 (在整個溫度范圍內為 ±10%)。單個 SET 引腳電容器用于降低輸出噪聲并提供基準軟起動功能，可防止在接通時產生輸出電壓過沖。此外，該器件的內部保護電路還包括反向電池保護、反向電流保護、具折返的內部電流限制和具遲滯的熱限制。其他特點包括快速啟動能力 (適用于采用大數值 SET 引腳電容器的場合) 和一個具可編程門限的電源良好標記 (用于指示輸出電壓調節)。
LT3042 采用耐熱性能增強型 10 引線 3mm x 3mm DFN 和 10 引線 MSOP 封裝，兩種封裝版本占板面積都很緊湊。E 級和 I 級版本有現貨供應，工作結溫范圍為 –40°C 至 125°C。高溫 H 級版本額定工作溫度范圍為 –40°C 至 150°C，高可靠性 MP 級版本規定在 –55°C 至 150°C 溫度范圍內工作。所有器件都有現貨供應，E 級版本的千片批購價為每片 2.25 美元。

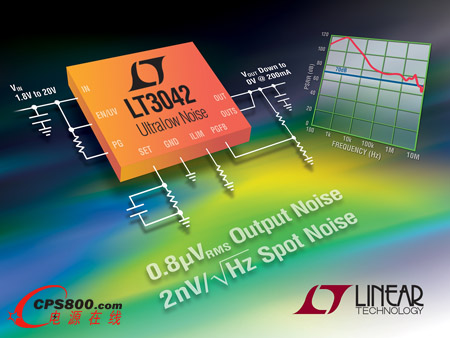

照片說明：20VIN、200mA、0.8µVRMS 超低噪聲超高 PSRR LDO
性能概要：LT3042
• 超低 RMS 噪聲：0.8μVRMS (10Hz 至 100kHz)
• 超低點噪聲：10kHz 時為 2nV/√Hz
• 超高 PSRR：>90dB (至 10kHz) 和 >75dB (至 3MHz)
• 輸出電流：200mA
• 寬輸入電壓范圍：1.8V 至 20V
• 單個電容器改善噪聲和 PSRR
• 100μA SET 引腳電流：±1% 初始準確度
• 單個電阻器設定輸出電壓
• 高帶寬：1MHz
• 可編程電流限制
• 低壓差電壓：350mV
• 輸出電壓范圍：0V 至 15V
• 具可編程門限的電源良好標記
• 快速啟動能力
• 精準 ENABLE/UVLO
• 可并聯以實現更低噪聲和更大電流
• 具折返電流的內部電流限制
• 最小輸出電容器：4.7μF 陶瓷電容器
• 電池反向和電流反向保護
• 10 引線 MSOP 和 3mm x 3mm DFN 封裝<
