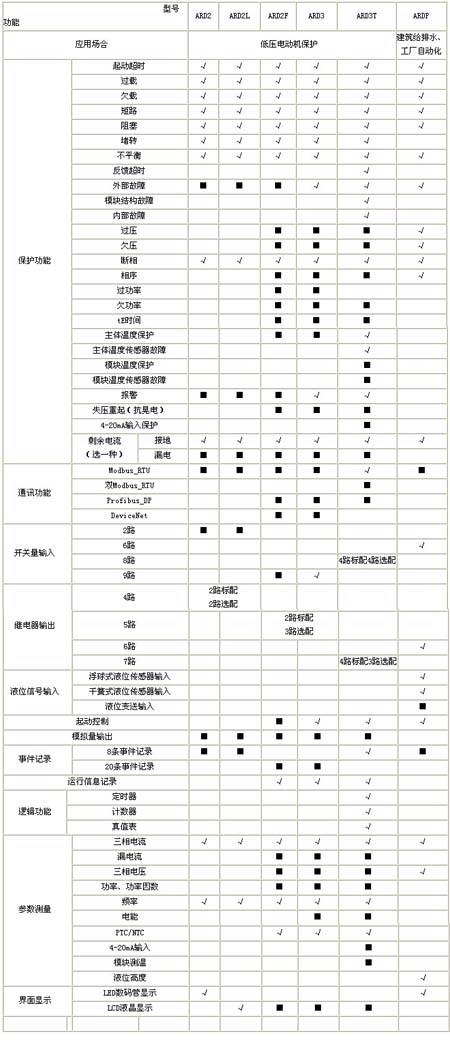

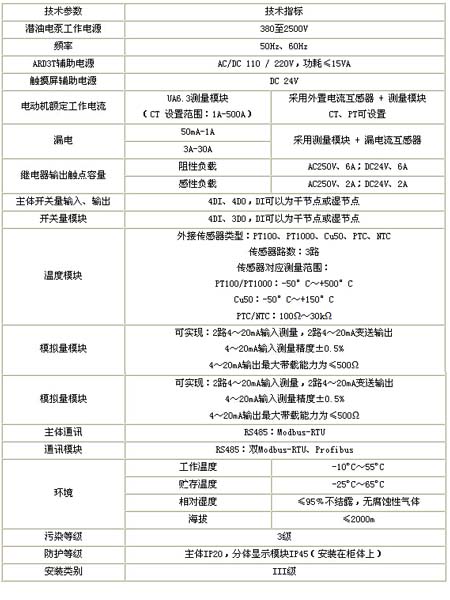

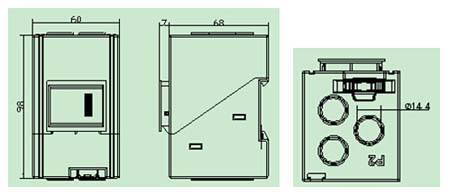

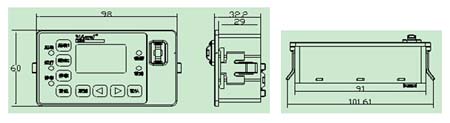

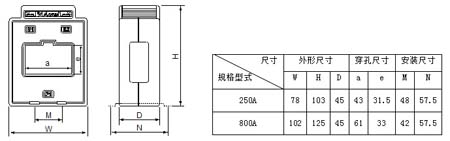

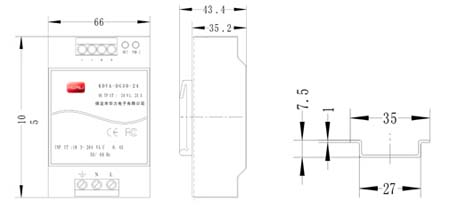

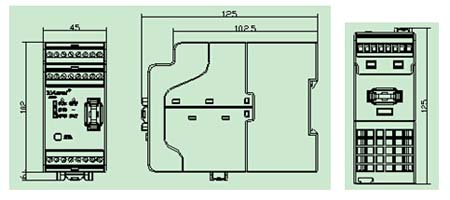

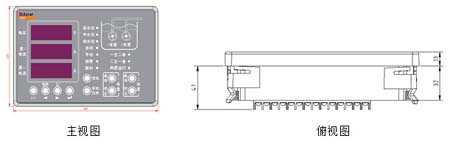

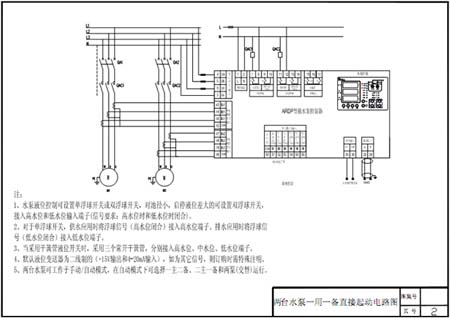

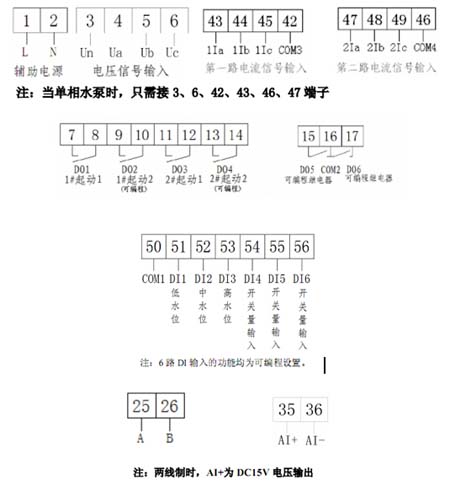

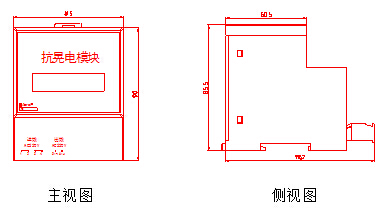

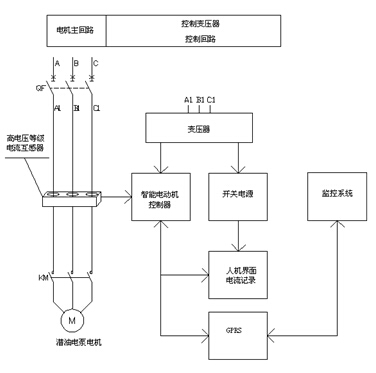

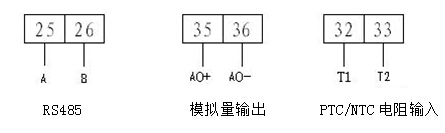

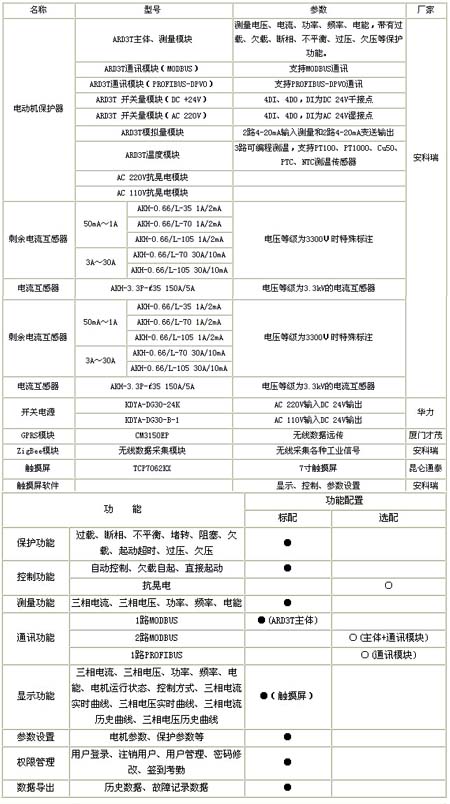

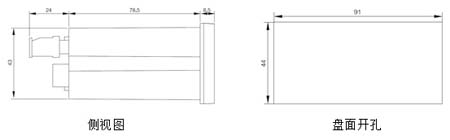

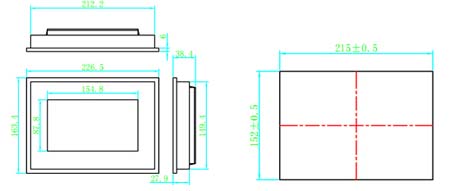

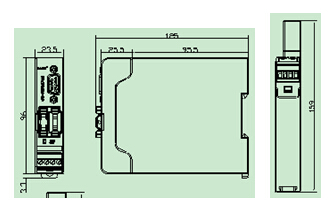

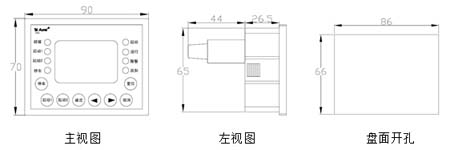

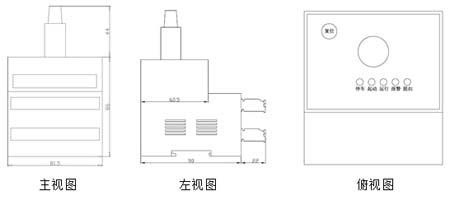

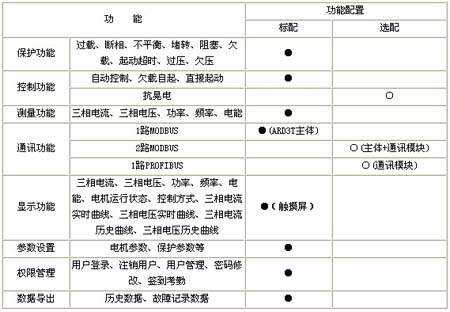

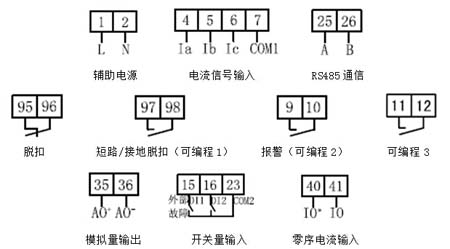

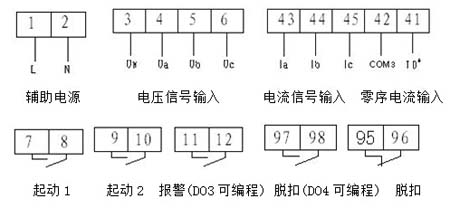

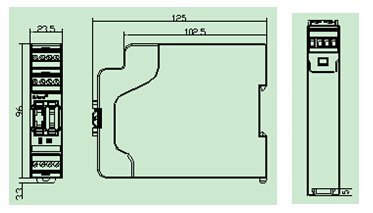

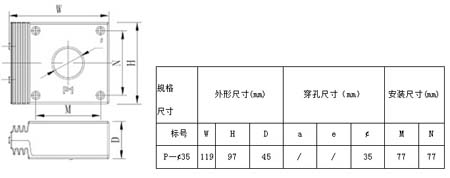

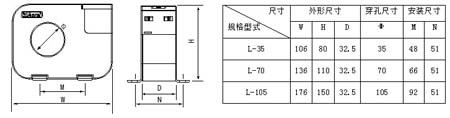

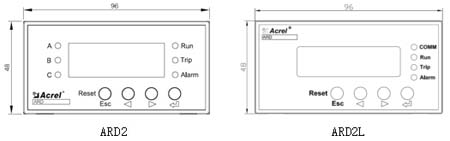

低壓電機節能與控制系統

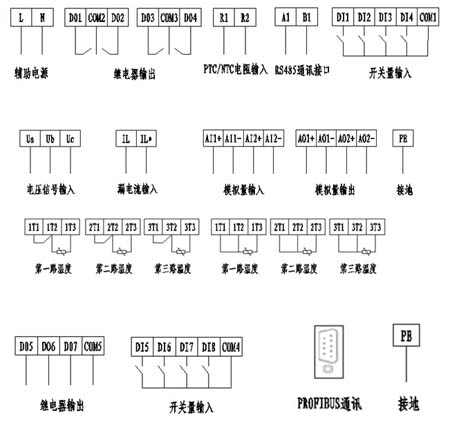

    4.2.1 數據采集

    數據采集包括模擬量、狀態量和脈沖量。

    ♦模擬量

    1.模擬量包括：有功功率、無功功率、電流、電壓、頻率及其它測量值。

    2.可設定每個模擬量的限值范圍，僅把超過限值具備變化的值發送給監控系統。

    3.模擬量的限值范圍可在工作站通過人機界面設定。

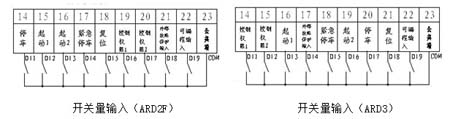

    ♦狀態量

    狀態量包括：斷路器位置、事故跳閘總信號、預告信號、刀閘位置、保護動作信號、事件順序記錄、模塊通信狀態、系統各工作站狀態信號等。

    ♦脈沖量

    脈沖量包括：各用戶站脈沖電能量等。

    4.2.2 數據處理

    ♦模擬量處理

    每個模擬量可根據不同的時間或其他條件設置多組限值，系統提供方便的界面讓用戶手動進行限值的切換。

    自動統計記錄任意采樣模擬量的極值及其發生時間，自動統計記錄任意采樣模擬量每日的電度量，并作為歷史數據供查閱和再加工。

    提供遙測越限延時（可調）處理功能，如某一遙測越限并保持設置的時間后，才作告警。

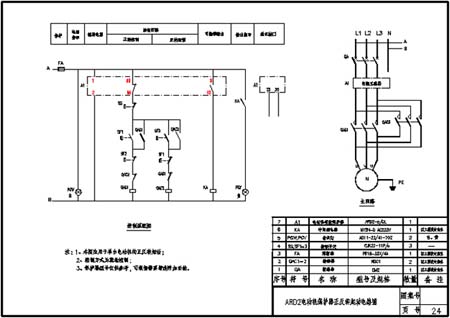

    4.2.3 控制操作

    包括斷路器、電動隔離開關、接觸器等跳合閘操作，變頻器變頻控制操作。

    ♦在同一時刻某一控制對象只能接受一級控制操作。

    ♦遠方控制指站控層主機工作站上的控制操作。對任何操作方式，保證只有在本次操作步驟完成后，才能進行下一步的操作。

    ♦裝置故障具有閉鎖接口。

    ♦正常控制通過計算機實現

    ♦控制操作權限檢查，多條密碼保護。

    ♦操作具備閉鎖功能。

    ♦保護壓板投停、保護定值整定、接地信號復歸。

    ♦在現場層I/O柜上設置切換開關，進行“就地/遠方”、“閉鎖/解鎖”功能切換。

    4.4 告警管理

    當發生事故、故障、狀態變化、越限等事件時，監控系統能夠自動作一系列處理：如推出簡報、發出音響、自動事故追憶、畫面變色閃爍、數據變色等，預告信號應按等級區別處理。

    ♦報警狀態：由報警圖形和代表報警等級的數字組成. 一個閃爍的報警燈代表尚未確認的警報, 一旦確認即停止閃爍。報警等級有多個級別,其中以1 級最為緊急。

    ♦日期/時間：列出警報發生的日期和時間。一般時間精確到秒，事件順序記錄（SOE）則精確到毫秒。

    ♦報警信息描述：列出報警的點名和描述等信息。

告警查詢界面

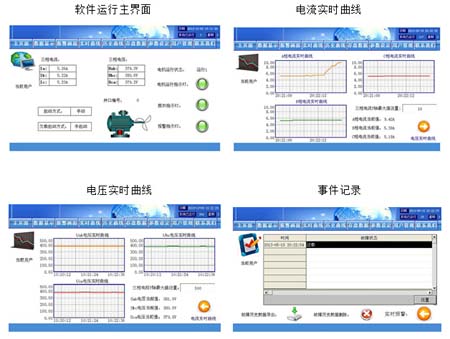

    4.5 人機界面

    監控系統提供豐富、友好的人機界面，供運行人員對配電線路進行監視和控制。

    ♦界面操作，提供方便、直觀和快速的操作方法和方便多樣的調圖方式，滿足菜單驅動、操作簡單、屏幕顯示信息準確等要求；

    ♦圖形顯示，實時監視畫面應支持廠站圖、線路單線圖、配電網絡圖、地理沿布圖和自動化系統運行工況圖等；

    ♦交互操作畫面，交互操作畫面包括遙控、人工置位、報警確認、掛牌和臨時跳接等各類操作執行畫面等；

    4.6 報表管理

    ♦系統運行的實時信息可以按運行需要的時間間隔記錄并按報表格式顯示和打印。

    ♦不同時段和全天的實時數據及其統計值，并能查詢系統一年內的任意的日報表。

    ♦按用戶要求的月報表格式制作報表。報表在月末生成，具體時間可修改設定，并能查詢到一年內的月報表。

    ♦實時值表。

    ♦正點值表。

    ♦實時及定時顯示。

    ♦召喚打印。

    ♦操作員可在工作站上定義、修改、制作報表。

    ♦報表按時間順序存儲，存儲數量及方式滿足用戶要求。

報表管理

    4.7 WEB發布

    WEB 發布功能主要包括：

    ♦網上發布，將實時監測數據以安全的方式進行網上發布；

    ♦報表瀏覽，能夠在WEB 服務器提供各種報表，供相關人員進行瀏覽；

    ♦權限限制，在WEB服務器進行嚴格的權限限制，限制不同人員的瀏覽范圍，從而保證數據的安全性。

    4.8 打印功能

    系統具備各種信息打印功能，包括定時和召喚打印各種實時和歷史報表、批量打印報表、各類電網圖形及統計信息打印等功能。

    4.9 權限管理

    具有完善的用戶管理功能，避免越權操作。

    ♦每一級權限對應相應的控制權限，最多可設置多級不同權限，并記錄權限用戶的操作。

    ♦管理員具有最高的權限，并可以對其他用戶或者計算機的權限進行設置；

    ♦用戶或者計算機被設置了權限之后只能在權限規定的范圍內操作或者瀏覽，權限范圍以外的功能都將被禁止；

    ♦所有用戶的操作都將被系統日志記錄下來，包括操作時間、操作類型、操作對象、操作結果等等信息；

    4.10 定值管理

    系統遠程讀取現場保護裝置定值參數，在系統對保護定值進行配置、修改，并下載到現場保護裝置。

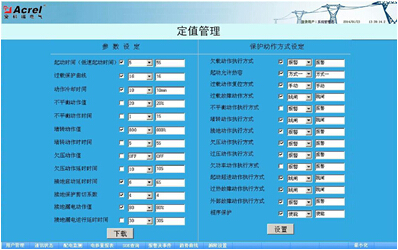

定值管理界面
