100V 無光耦合反激式穩壓器在 SOT-23 封裝中提供 5W 功率并可工作在 150ºC

    凌力爾特公司 (Linear Technology Corporation) 推出單片反激式穩壓器 LT8303的 H 級版本，器件保證在結溫高達 150°C 的情況下工作。通過從主端反激波形直接對隔離的輸出電壓采樣，該器件無需光耦合器或第三個繞組就可實現穩壓。LT8303 在 5.5V 至 100V 的輸入電壓范圍內工作，集成了一個 0.45A/150V DMOS 電源開關，提供高達 5W 的輸出功率，因而非常適合多種電信、數據通信、汽車、工業、醫療和軍事應用。

    輸出電壓僅用一個外部電阻器和變壓器匝數比就可設定。產品手冊中列出幾種現成有售變壓器可用于眾多的應用。LT8303 以邊界模式運行，這是一種可變頻率電流模式控制開關方案，通常可在整個負載和電壓范圍內產生 ±1% 的輸出電壓穩定。與同等的連續導通模式設計相比，邊界模式允許使用較小的變壓器。該器件具備高集成度并以低紋波突發模式 (Burst Mode®) 運行，所以可為隔離式供電提供一種簡便易用、組件數很少和高效率的應用解決方案。

    其他特點包括輸出過載和短路保護、70µA 無負載工作靜態電流、內部環路補償以及準確的使能和具遲滯的欠壓閉鎖。

    LT8303H 工作在 –40°C 至 150°C 結溫范圍，并采用小型 SOT-23 封裝。千片批購價為每片 3.65 美元。

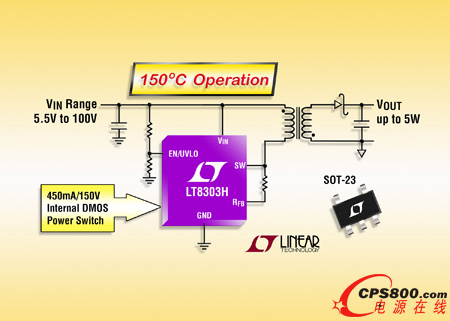

    照片說明：隔離型單片反激式穩壓器

    性能概要： LT8303H

    VIN 范圍從 5.5V 至 100V

    輸出功率高達 5W

    內置 0.45A、150V 集成型 DMOS 電源開關

    現成有售的電源變壓器

    無需光耦合器、LT1431 或第三個繞組就可實現電壓反饋

    70µA 靜態電流

    邊界模式操作

    用一個外部電阻器設定 VOUT

    內部環路補償

    準確的輸入使能和具遲滯的欠壓閉鎖

    小型 TSOT 封裝

    H 級：–40°C 至 150°C 工作結溫<
