凌力爾特推出雙平衡混頻器 LTC5553

    亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出雙平衡混頻器 LTC5553，該器件在 3GHz 至 20GHz 范圍內提供同類最佳的帶寬匹配能力。該混頻器可用作上變頻器或下變頻器。此外，LTC5553 在 14GHz 時提供出色的 23.9dBm IIP3 線性度，在 17GHz 時則為 21.5dBm。該器件集成了一個僅需要 0dBm 輸入驅動的 LO 緩沖器，因此實際上不再需要外部大功率 LO 放大器電路。此外，LTC5553 在芯片上集成了寬帶平衡-不平衡轉換器。因此所有端口在各自規定的頻率范圍內都以單端、50Ω 匹配模式運行。此外，該混頻器具有出色的端口至端口隔離度，在 17GHz 時 LO 至 RF 泄漏為 32dBm，因此降低了外部濾波要求。所有這些特點都使得能夠最大限度減少外部組件、簡化設計并提供尺寸非常小的解決方案。

    LTC5553 極寬的帶寬和極高的性能非常適合多種應用，包括 5G 微波回傳、寬帶無線業務、衛星寬帶無線電、雷達系統、有源天線陣列、X 波段和 Ku 波段收發器、測試設備、頻譜分析以及衛星通信。

    LTC5553 采用纖巧的 12 引線、3mm x 2mm 塑料 QFN 封裝。該器件規定在 –40°C 至 105°C 外殼溫度范圍內工作，以支持?jǐn)U展的環境工作溫度。該混頻器用單 3.3V 電源供電，吸取 132mA 靜態電源電流。此外，LTC5553 可通過一個使能引腳停機。當未啟動時，該器件僅吸取 100μA 最大備用電流。該使能引腳可直接驅動，以在不到 0.2μs 的時間內迅速接通和斷開，從而支持時分雙工 (TDD) 或突發模式類型的發送器和接收器。LTC5553 的千片批購價為每片 22.00 美元，已開始提供樣品和生產供貨。

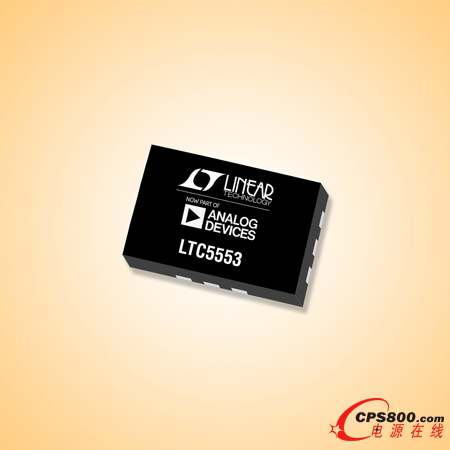

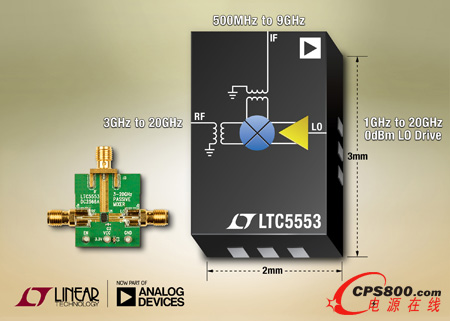

    照片說明：超寬帶 3GHz 至 20GHz、高線性度混頻器集成了 LO 緩沖器

    性能概要： LTC5553

    ·匹配的 RF 頻率 3GHz 至 20GHz

    ·匹配的 LO 頻率 1GHz 至 20GHz

    ·匹配的 IF 頻率 500MHz 至 9GHz

    ·上變頻或下變頻

    ·高輸入 IP3 在 14GHz 時為 23.9dBm ，在 17GHz 時為 21.5dBm

    ·低 LO 驅動電平： 0dBm

    ·低 LO-RF 泄漏 在 17GHz 時為 32dBm

    ·低轉換損耗： 在 17GHz 時為 11dB<
