快速60V高壓側N溝道MOSFET驅動器提供100%占空比能力

    近日，亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出高速、高壓側 N 溝道 MOSFET 驅動器 LTC7004，該器件用高達 60V 的電源電壓運行。其內部充電泵全面增強了外部 N 溝道 MOSFET 開關，從而使該器件能夠保持接通時間無限長。LTC7004 強大的 1Ω 柵極驅動器能夠以非常短的轉換時間和 35ns 傳播延遲，容易地驅動?xùn)艠O電容很大的 MOSFET，非常適合高頻開關和靜態開關應用。

    LTC7004 可用來接收以地為基準的低壓數字輸入信號，并快速驅動一個漏極可以在 0V 至 60V (65V 絕對最大值) 的高壓側 N 溝道功率 MOSFET。LTC7004 在 3.5V 至 15V 驅動器偏置電源范圍內運行，具可調欠壓閉鎖。當驅動 1000pF 負載時，很短的 13ns 上升和下降時間最大限度降低了開關損耗。其他特點包括可調接通轉換率和可調過壓閉鎖。

    LTC7004 采用 MSOP-10 封裝，具有針對高壓間隔配置的引腳。該器件有 3 種工作結溫范圍，擴展和工業級版本的范圍為  –40°C 至 125°C，高溫汽車級版本的范圍為 –40°C 至 150°C，軍用級的范圍為 –55°C 至 125°C。千片批量的起始價為每片 2.05 美元。

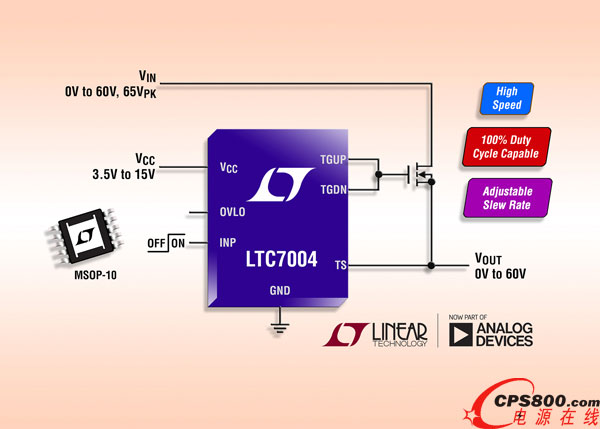

照片說明：快速 60V 高壓側 N 溝道 MOSFET 靜態開關驅動器

    性能概要： LTC7004

    寬 VIN 工作范圍：0V 至 60V (65V 絕對最大值)

    內部充電泵提供 100% 占空比能力

    1Ω 下拉、2.2Ω 上拉電阻實現很短的接通和斷開時間

    很短的 35ns 傳播延遲

    可調的接通轉換率

    3.5V 至 15V 柵極驅動器電源

    可調驅動器電源 VCC 欠壓閉鎖

    可調 VIN 過壓閉鎖

    CMOS 兼容輸入
