水利自動化控制系統和水文自動測報系統太陽能供電解決方案


1、整套太陽能供電系統必要部件介紹：
太陽能供電系統由太陽能電池組件、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。各部分的作用為：
　　（一）太陽能電池組件：太陽能電池組件是太陽能供電系統中的核心部分，也是太陽能供電系統中價值最高的部分。其作用是將太陽的輻射能量轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。太陽能電池組件的質量和成本將直接決定整個系統的質量和成本。
　�。ǘ�）太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償?shù)墓δ堋Ｆ渌�附加功能如光控開關、時控開關都應當是控制器的可選項。
　�。ㄈ�）蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池組件所供出的電能儲存起來，到需要的時候再釋放出來。
（四）逆變器：在很多場合，都需要提供220VAC、110VAC的交流電源。由于太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能供電系統所供出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。在某些場合，需要使用多種電壓的負載時，也要用到DC-DC逆變器，如將24VDC的電能轉換成5VDC的電能（注意，不是簡單的降壓）。

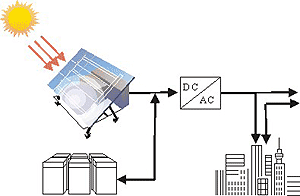

原理圖如下：

2、太陽能供電系統的設計需要考慮如下因素：
Q1、 太陽能供電系統在哪個地區使用？該地日光輻射情況如何？
Q2、 系統的負載功率多大？
Q3、 系統的輸出電壓是多少，直流還是交流？
Q4、 系統每天需要工作多少小時？
Q5、 如遇到?jīng)]有日光照射的陰雨天氣，系統需連續供電多少天？
Q6、 負載的情況，純電阻性、電容性還是電感性，啟動電流多大？
Q7、 系統需求的數量，數量越大，發電成本會降低。
3、技術方案與報價
水文水情監測系統光伏供電解決方案
一、 水情監測系統負載的技術要求：
1、 整套系統的最大負載功率：40 W
2、 負載工作電壓和頻率：DC 12V
3、 系統設計的工作時間：每天24小時滿負載運行，考慮3個陰雨天能正常工作
二、 系統工作的環境
1、 系統工作地點：吉林省
2、 系統工作緯度： 北緯43度左右
3、 全年日照時間： 2000-3000小時
4、 日平均有效日照時間：6小時
5、 安裝最佳傾角：南向40～45°水平傾角
三、 智能太陽能供電系統配置方案
1、 太陽能電池組件：選用單晶硅太陽能電池組件，保證使用壽命25年，峰值功率設計為240Wp，采用單體組件規格采用12V120W電池板2塊， 2塊太陽能電池板并聯連接，太陽能板放置形式：南向40～45°水平傾角；太陽能板安裝方式：太陽能板分1層安裝，凈空5米以上支架連接，12V120W電池板具體的規格如下

型號　　 Parameter　　 Type 最大值
Max Power
(W) 外形尺寸
Dimension
(mm) 重量
Weight
(kg) 最大工作
電流Max
(A) 最大工作電壓Max Voltage (V) 短路電流
Short Circuit
A 開路電壓Open Circuit
Voltage (V)
SL120W/24 120 1482*676*50 12.0 6.82 17.6 8.00 21.6
太陽能電池組件報價：240Wp×40元/Wp= 9600元
2、 太陽能專用智能控制器： 采用12V20A光伏專用控制器一臺，維保2年，12V電壓輸入，額定電流：20A，主要功能：充放電控制，溫度補償、蓄電池電量監控，工作溫度：-20℃～60℃，。電源控制器安裝在系統的蓄電池機箱內。
太陽能控制器報價： 1630元
3、 免維護鉛酸蓄電池（組）：采用密封閥控免維鉛酸蓄電池12V100AH，額定容量：100Ah，額定電壓：12V DC，蓄電池個數： 2節，低溫工作性能：-10條件下蓄電池充放電效率不低于65％，蓄電池高溫工作性能：40℃條件下蓄電池充放電效率不低于95％，蓄電池壽命要求：-10℃～40℃環境下免維護連續工作3年后蓄電池容量衰減不超過20％，蓄電池組的安裝方式：放置在保溫電池柜內
免維護鉛酸蓄電池組報價：850元/節×2節= 1700元
4、 蓄電池柜及連接安裝 ：性能要求：無源、環境溫度-10℃～40℃條件下放置48小時箱內溫度保持在0℃～30℃。到現場安裝。蓄電池外表面采用發泡劑包裹，隨后將蓄電池柜內空間填充泡沫塑料、舊棉絮等保溫材料。
蓄電池保溫箱連接輔件報價：　300　　 元
5、 系統裝卸及運費：采取汽運，暫按 200　元/套計算，多退少補。
整套太陽能供電系統價格合計：13430元（含稅）
水利自動化光伏供電解決方案
(一) 水利自動化系統負載的技術要求：
4、 整套系統的最大負載功率：100 W
5、 負載工作電壓和頻率：DC 24V （DC48V或AC220可選）
6、 系統設計的工作時間：每天24小時滿負載運行，考慮3個陰雨天能正常工作
(二) 系統工作的環境
6、 系統工作地點：吉林省
7、 系統工作緯度： 北緯43度左右
8、 全年日照時間： 2000-3000小時
9、 日平均有效日照時間：6小時
10、 安裝最佳傾角：南向40～45°水平傾角
(三) 智能太陽能供電系統配置方案
6、 太陽能電池組件：選用單晶硅太陽能電池組件，保證使用壽命25年，峰值功率設計為600Wp，采用單體組件規格采用24V120W電池板5塊， 5塊太陽能電池板并聯連接。太陽能板放置形式：南向40～45°水平傾角；太陽能板安裝方式：太陽能板分1層安裝，凈空5米以上支架連接，24V120W電池板具體的規格如下

型號　　 Parameter　　 Type 最大值
Max Power
(W) 外形尺寸
Dimension
(mm) 重量
Weight
(kg) 最大工作
電流Max
(A) 最大工作電壓Max Voltage (V) 短路電流
Short Circuit
A 開路電壓Open Circuit
Voltage (V)
SL120W/24 120 1482*676*50 12.0 6.82 17.6 8.00 21.6
太陽能電池組件報價：600Wp×40元/Wp=24000元
7、 太陽能專用智能控制器： 采用24V30A光伏專用控制器一臺，維保2年，24V電壓輸入，額定電流：30A，主要功能：充放電控制，溫度補償、蓄電池電量監控，工作溫度：-20℃～60℃，。電源控制器安裝在系統的蓄電池機箱內。
太陽能控制器報價： 2100元
8、 免維護鉛酸蓄電池（組）：采用密封閥控免維鉛酸蓄電池12V100AH，額定容量：100Ah，額定電壓：12V DC，蓄電池個數： 6節，分3組，每2只串聯，3組并聯。低溫工作性能：-10條件下蓄電池充放電效率不低于65％，蓄電池高溫工作性能：40℃條件下蓄電池充放電效率不低于95％，蓄電池壽命要求：-10℃～40℃環境下免維護連續工作3年后蓄電池容量衰減不超過20％，蓄電池組的安裝方式：放置在保溫電池柜內，標準A6節柜。
免維護鉛酸蓄電池組報價：850元/節×6節= 5100元
9、 蓄電池柜及連接安裝 ：性能要求：無源、環境溫度-10℃～40℃條件下放置48小時箱內溫度保持在0℃～30℃。到現場安裝。蓄電池外表面采用發泡劑包裹，隨后將蓄電池柜內空間填充泡沫塑料、舊棉絮等保溫材料。
蓄電池保溫箱連接輔件報價：600　 元
10、 系統裝卸及運費：采取汽運，暫按 200　元/套計算，多退少補。
整套太陽能供電系統價格合計：32000元（含稅）
補充說明：
1、 該系統蓄電池組的配置已經考慮了溫度對電池性能的負面影響，用戶也可自行配置其他品牌深循環鉛酸或者膠體電池。
2、 具體配置可以根據需求靈活改變,成本也會相應改動,詳細的配置情況可以咨詢本公司24小時咨詢電話0431-8835926.
