概述

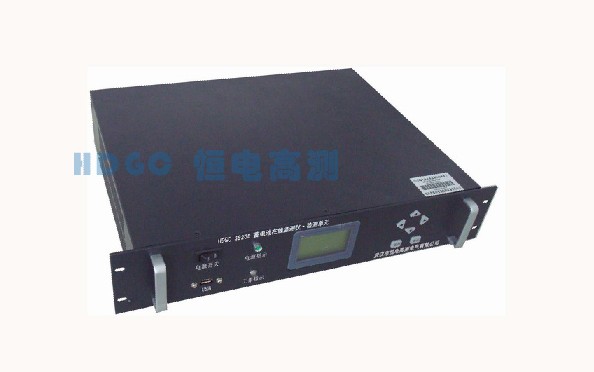

HDGC3920蓄電池在線監測系統主要用于鐵路牽引變電站、通訊機房及UPS電源的蓄電池狀態監測及分析，是以電池內阻、端電壓為主要監測參數，對電池性能狀態進行監測的電池故障在線監測系統。發現性能嚴重劣化故障電池立即報警；跟蹤電池的性能均衡性，為電池“精細”維護提供依據。
 設計特點

1． 特有的內阻測試技術，避免測試中對電池?fù)p壞和系統沖擊。

2． 在線放電，通過測量電池電壓、電流，計算出放電容量，根據設定放電要求，自動提示用戶結束放電。

3． 具有網報警、報警和聲光報警功能。

4． 可以4路、8路、24路、32路、48路、54路、108路、256路進行擴展。
5． 全自動巡檢電池內阻、端電壓，自動記錄監測數據。
6． 受控單檢、巡檢電池內阻、端電壓，自動記錄測試數據。
7． 自動監測電池組性能均衡性，診斷電池故障，當電池出現故障時可自動報警。
8． 自動分析內阻變化趨勢，預測電池壽命。
9．單體電池和電池組性能狀態既可在現場觀測，也可在數據中心觀測。標志明確，顯示直觀。

10．現場檢測無需人工介入，避免了因人工檢測誤操作引起的短路、觸電我負載斷電風險。

11．全隔離獨立測試回路，既不受用戶設備干擾，也不影響用戶設備和電池組的正常運行。

12．電池資源管理全面數字化、信息化。

13、電池資源充分利用，省資金、利環保。

 功能

通過GPRS或以太網遠程監控方式，應用強大完善PC機系統管理軟件，可以通過以下功能實時對蓄電池進行管理：

1、定時內阻檢測功能

   系統可設定電池內阻的自動定時檢測，最低設定為10分鐘一次。同時也可在服務器上對整組電池或單個電池的內阻進行檢測。在測試內阻的同時，電池電壓值也可同時測量。

2、電壓巡檢功能

 系統可對電池組電壓、電流、正負極溫度、單體電池電壓等參數進行巡檢。巡檢的間隔可設定，最短間隔為20秒。

3、容量監測功能

 當電池組進行放電或充電時，電池監測儀自動進行容量測試。可測試各電池和電池組的放電容量和充電容量。同時在遠程觀察充電和放電過程。可以配合每年的核突放電，全過程監測放電時電池組電壓和放電電流以及各電池的電壓變化。

4、報警記錄功能

   可對電池組電壓、單體電池電壓、電池內阻、溫度等設定上下限極值。當監測儀檢測到有參數超出設定的上下限時，監測儀可通過聲、光等報警，并把這一事件記錄下來。用戶即可發現電池組工作狀態的異常。

5、電池質量分析及報表分析功能

   B/S結構數據庫管理

   對電池的內阻和電壓進行長期跟蹤監測，并可形成每月、每季、每年的監測報表，全面掌握蓄電池的運行維護狀況。

技術指標

      可根據用戶需求，專門定制不同單體電壓、整體電壓、不同電池節數的設備。
