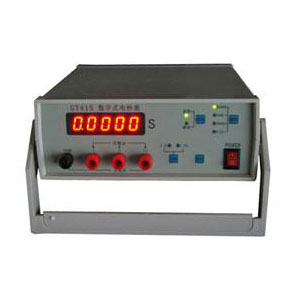

GT401D,GT405D,GT408D,GT415系列數字式電秒表是我公司研制的全集成電路的數字式電秒表。在設計這些數字式電秒表時充分考慮了指針式401  405  408型電秒表的各種測試功能,操作方法,測試精度,測量范圍,所以這些數字式電秒表可直接按原401  405  408型指針式電秒表操作方法及接線方法使用,而其測量范圍,測試精度,使用靈活性,使用方便性(可自動清零)都大為提高。該系列數字式電秒表廣泛應用于各種繼電器,電磁開關,控制器,定時器的各種時間參數的測試,是電器制造,電力,工業化自動化控制,石化及國防科研理想的精密計時儀器。

測試功能

 空接點閉合時間

 空接點斷開時間

 兩路空接點動作時間差

 正電源作用時間(一個電脈沖寬度)

 正電源失電時間(一個電脈沖占空寬度)

 兩路信號時間差(空接點或任意電信號)

技術指標

型 號

GT401D

GT405D

GT408D

GT415

測量范圍

0.001～99.999S

0.0001～999.99S

0.001～9.999S

0.0001～9999.9S

分 辨 率

0.001S

0.0001S

0.001S

0.0001S

時標量程

1mS

0.1mS;  1mS

1mS

0.1mS; 1mS; 10mS; 0.1S

時標穩定度

≤5×10-5 (S)

測量誤差

≤5×10-5±1個尾數字

顯示方式

5位數碼管

4位數碼管

5位數碼管

測試功能

連續    觸動

復位方式

手動    自動(觸動)

輸入阻抗

≥100KΩ

適應信號

空接點、正極性電信號(5～100V)

工作電源

AC 220V±10%   50Hz

功    耗

≤5W

工作環境

溫度：0℃～40℃  濕度：≤90%(30℃)

尺寸 重量

230(寬)×80(高)×232(深)mm    約1KG

基本配置

數字電秒表1臺

電源線1根

測試線3根

短接線1根

秒訊輸出插孔1個
