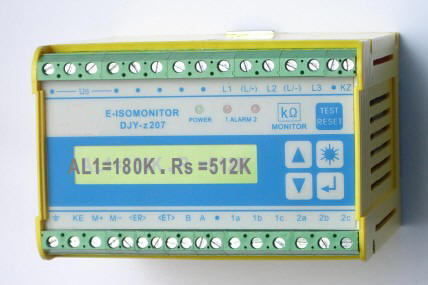

DJY-Z207-3智能絕緣監控儀

型　　號 DJY-Z207-3
　測量條件
　適用電網 不接地的電網，比如直流電網及整流電網、單相及三相交流電網......
　交流電網額定電壓Un/AC 0～1000V AC優選）
　電網頻率范圍 50～400Hz（〈 50Hz，請參考曲線圖）
　直流電網額定電壓Un/DC 0～1000V DC
　顯示范圍 KΩ......Ω
　顯示誤差 ±5%
　響應值設定范圍（ALARM1/ALARM2） 10KΩ～990KΩ
　響應值相對（百分比）誤差 0%......+20%
　響應回差 約25%
　響應時間（Ce=1μF） ≤10s
　允許最大電網電容 ...μ.（出廠設置...μ.）
　測試電壓 Um(DFB) 方波電壓 ±27V
　測試電流 Lm(DFB) ...μA
　內部直流電阻../阻抗ZL 約230KΩ/350KΩ
　與電壓擴展器的連接功能 有
　一般數據
　抗電強度根據（IEC255-5標準） 4000VAC/50Hz
　安裝位置 任意
　安裝方式 標準C35導軌槽（參照IEC 60715標準）
　連接方式 用螺栓固定連接在外罩接線端子上
　顯示和指示 LCD液晶顯示屏及(LED)報警信號指示燈
　防護等級（根據......） IP 30
　運行方式 連續
　輸入電路
　輸入電壓Us 220VAC（選擇AC/110V、380V請在訂貨時提出）
　工作電壓范圍 0.8 US...1.15 US
　額定頻率 50/60Hz
　允許的頻率范圍 47.5Hz...63Hz
　額定功率 約5VA
　輸出電路
　顯示值模擬量輸出(最大值) 1mA
　模擬量輸出顯示值精度 ±20%
　輸出接點 2對繼電器轉換觸點、無電勢差（一常開一常閉）
　觸點額定電壓 250VAC/30VDC
　持續負載電流 3A AC/DC
　最大吸合電流 10A AC/DC
　cosΨ 2A AC
　環境條件
　允許的貯藏溫度 -20℃...+70℃
　允許的工作溫度 -10℃...+55℃
　允許的環境氣候等級(根據IEC60721-3-3標準) 級別3K5
　外形及重量
　外形尺寸(長×寬×高) 112×74×105mm
　重量 約0.95kg
　電壓擴展器-EX-1800 適用電壓-0～1800VAC/0～1400VDC(適用于交、直流及變頻電網
　　　　　　-EX-7200 適用電壓-0～7200VAC/0～1750VDC(適用于純交、直流電網
