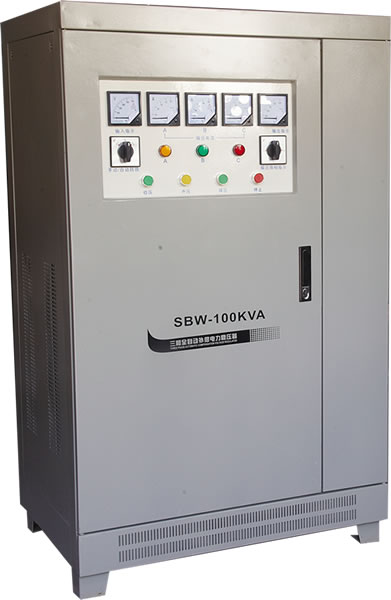

全自動大功率補償式電力穩壓器

概述

SBW、DBW系列補償式電力穩壓器（以下簡稱穩壓器），是我公司引進吸收西歐和日本先進技術、同時結合我國電網實際，為穩定交流電壓而設計。當外界供電網絡電壓波動或負載變動造成波動時，能自動保持輸出電壓的穩定。

本系列產品與其他形式穩壓器相比較，具有容量大、效率高、無波形崎變，電壓調節平穩，控制功能強、品種齊全適用負載廣泛，能承受瞬時超載，可長期連續工作，手控/自動隨意切換，設有過壓、欠壓、相序、缺相等自動保護裝置，以及體積小重量輕，使用方便，運行可靠等特點。

本系列產品可廣泛應用于工業、農業、交電、軍事、郵電、科研、文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、微機機房、電腦控制設備、刺繡輕紡設備、空調、廣播電視、賓館及家用電器、照明等一切需穩壓的場所。

二、結構

它由三相補償變壓器、三相調壓變壓器、隔離變壓器、傳動機構、電刷接觸系統、箱體和控制系統等組成。三相調壓變壓器圓筒式繞組外表經磨光加工，去除絕緣，呈光滑的導體面，以便于電刷良好接觸；傳動機構有電動機和渦輪，渦桿、鏈條、鏈輪組成，電刷系統結構合理可靠，以保證電刷壓力；箱體采用封閉柜式，體積小，散熱好，檢測儀表位置醒目，指示準確。

三、工作原理

SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV、電壓檢測單元、電動機控制與傳動機構、接觸操作電路、保護電路等組成，其電器原理圖如圖一所示。

調壓變壓器TUV的一次繞組接成Y型，連接在穩壓器的輸出端，二次繞組連接補償變壓器TB的一次繞組，而補償變壓器工作原理如圖二。

若不計補償變壓器阻抗壓降，則由圖二可知：Uout＝Uint＋U△補償

穩壓過程：電壓檢測單元檢測出U△補償方向和補償量，控制電路控制電動機SM轉動，經減速機構帶動調壓變壓器TUV上的電刷滑動，改變補償電壓的極性和大小，實現輸出電壓自動穩定在精度允許的范圍內，從而達到自動穩壓的目的。

四、基本部件與電路

1、補償變壓器

當一次線圈上所加電壓的大小和極性發生變化時，能使串聯在負載回路上的二次線圈產生幅值和極性可變的補償電壓變壓器。

2、調壓變壓器

調壓變壓器TUV是一臺能夠自動調節二次電壓的三相自耦變壓器。有三對自動對稱滑動的碳刷，控制電路控制電動機SM轉動，經減速機構帶動調壓變壓器TUV上的電刷滑動，平穩地調節二次電壓，改變補償電壓的極性和大小，從而達到自動穩定輸出電壓的目的。

3、電動機控制電路（見圖四）

伺服電機控制方式有：“手動”、“自動”兩種，由切換開關QT1選擇。在“手動”位置時，要提高輸出電壓按SB3“升壓”按鈕，要降低輸出電壓按SB4“降壓”按鈕，“手動”工作方式時不具有穩壓功能。選擇“自動”工作方式時，升降電壓由電壓檢測單元自動控制，實現自動穩壓功能。

4、三相主電路開關裝置及操作

⑴穩壓主電路設置了一個自動開關QA、一只接觸器和一只刀開關（見圖四），是為了使電壓自動補償系統能方便地投入和退出而設置的。投入穩壓運行時，只要把刀開關手柄置“穩壓”位置，按“穩壓”按鈕，交流接觸器合上即可；需要電網直接直通時，只要把刀開關手柄置“市電”位置即可。

⑵在接觸器盒閘電路中串連了過壓和欠壓保護繼電器KC3和相序、缺相保護繼電器KC4的常開接觸點。在穩壓運行中，只要輸出端過壓、欠壓或缺相、錯相時即能自動跳閘保護，并報警。需要按“停止”按鈕清除保護狀態后才可啟動。

⑶500KVA以上穩壓器省略交流接觸器和QA開關，采用DW系列萬能式自動空氣斷路器實現斷路。當過壓、欠壓、缺相、錯相時，補償系統自動退出。

5、三相穩壓器電壓檢測和調節單元

采樣控制變壓器TC從穩壓器輸出端取出采樣電壓和控制電壓，控制電壓經變壓、整流濾波及穩壓后由RP1、RP3分壓得到上限基準電壓。采樣電壓經變壓、整流濾波得到隨輸出電壓變化的信號電壓；輸出比較器進行比較；當信號電壓處于上限和下限基準電壓（即精度）時，控制繼電器KC1、KC2觸點均處于斷開位置。當信號電壓超出上限和下限基準電壓（即精度）時KC1（KC2）和接觸器KA1（KA2）動作。電動機轉動調節補償電壓、使穩壓器輸出電壓穩定。總之，當輸出電壓變化超過額定精度允許范圍時，電壓檢測便發出調節輸出電壓指令，直到輸出電壓恢復到額定精度允許的范圍內。

穩壓器的精度由電位器RP3在±1％～±5％之間調整。額定輸出電壓的中心位置由調節電位器RP1來調整。

6、三相保護電路

⑴自動開關QA保護主電路過載及短路QLS2和QSL2限位開關組成越限保護電路；當電刷滑動觸及上下限位開關時，其電壓調節繼電器的線圈失電，使繼電器釋放，伺服電機停轉，達到越限保護的作用

⑵過壓和欠壓保護電路正在運行狀態下，控制繼電器KC3常閉觸點處于閉合狀態；當信號電壓高于過壓保護額定電壓或處于欠壓額定保護電壓時，保護繼電器常閉點斷開；并使接觸器KM斷開，自動補償系統退出工作。出廠過壓保護點為420V，欠壓保護點為320V；保護出現時，發出聲光告警。

⑶相序和缺相保護電路。當三相電源進線相序錯位或缺相時，相序保護指示燈不亮，整機處于自動保護狀態。

7、隔離變壓器SBW-YL、SBW-BL等品種產品中能夠把輸入和輸出回路隔離，且能產生多種電壓或三相單相電壓而特別設計的的變壓器。

8、本機設有A、B兩塊線路板，在使用過程中，若發現A板控制有故障，可扳動備用板轉換開關至B板，B板即可代替A板投入使用。

9、單相穩壓器電壓檢測和調節單元

單相穩壓器電壓檢測和調節單元的工作原理和三相穩壓器電壓檢測和調節單元完全相同。

自動開關QA保護主電路過載及短路；電壓自動補償系統設置了越限保護，越限保護由QLS1和QLS2限位開關組成，當電刷滑動觸及上下限位開關時，常閉點斷開，電動機停轉。

過壓保護電路在正常運行狀態下，控制繼電器常閉觸點處于閉合狀態，當信號電壓高于過壓保護額定值時，控制繼電器常閉點斷開，并使接觸器KM斷開，自動補償系統退出工作。

五、型號

SBW系列穩壓器的型號表示方法如下所示：

S        B        W       □          □       □

三相 補償式   穩壓     設計序號  容量KVA 穩壓器

六、主要技術指標與規格
