本保護板使用了日本精工鋰聚合物可充電電池保護的IC

& 特點：

(1) 內置高精度電壓檢測電路；

(2) 連接充電器的端子采用高耐壓器件；

(3)內置三段過電流檢測電路(過電流1、過電流2、負載短路)；

(4)通過MOS管可以控制電池的充放電;

(5)寬工作溫度范圍−30°C ~ +50°C；

(6)低消耗電流。

& 保護板的尺寸圖例:

& 技術參數：

 & 保護板的接線圖例：

&焊接說明:

· B3+  接電池組正極；

· B2+  接電池1與電池2中的接點；

· B1+  接電池2與電池3中的接點；

· B－   接電池組的負極；

· P+    接充/放電端正極（充電端/放電端共用）；

· P-     接充/放電端負極（充電端/放電端共用）。

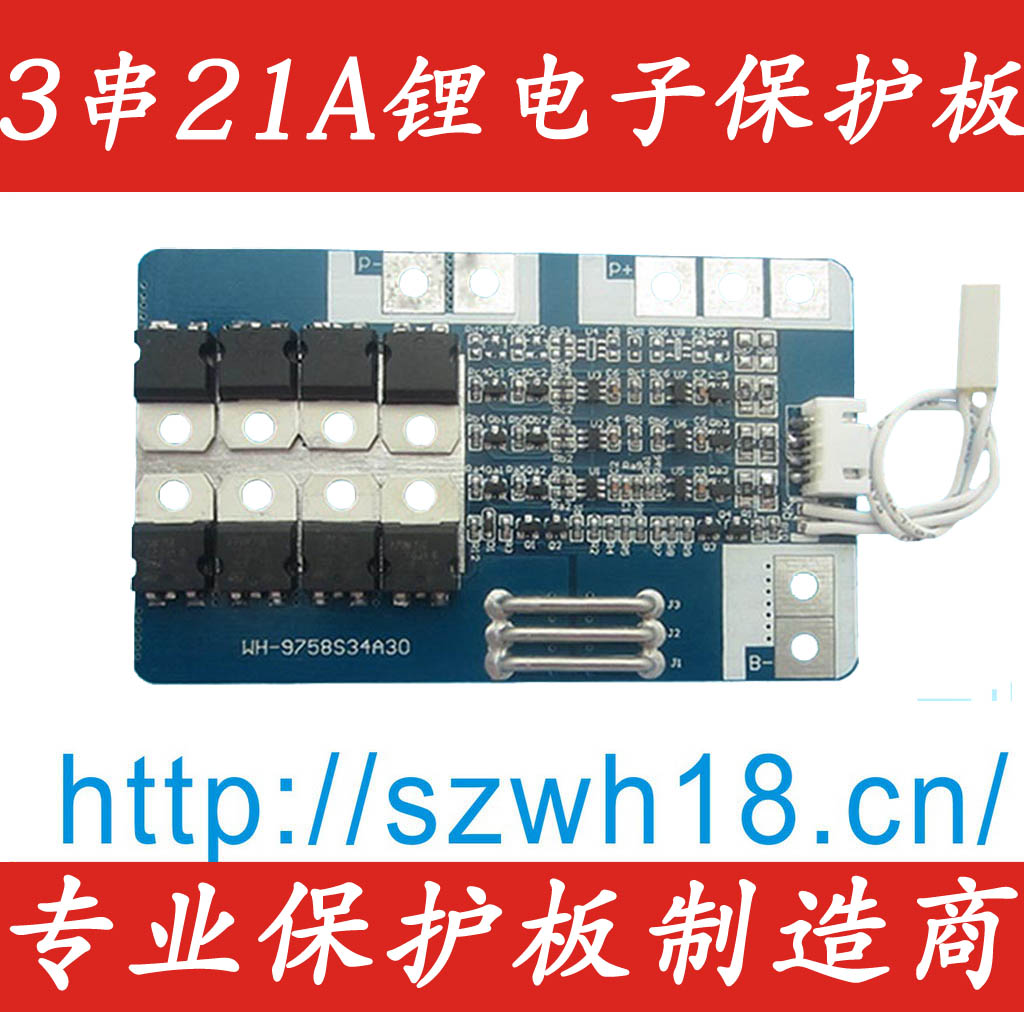

&產品圖片:

& 用途：

·3串鎳鈷錳鋰、三元鋰、鈷酸鋰、錳酸鋰離子可充電電池；
·3串鋰聚合物可充電電池；

&注意事項:

（1） 請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過規格書的容許功耗。
（2） 連接電池時有可能發生不能放電的情況。在這種情況下，連接充電器就可以恢復到正常工作狀態。
（3）過充電電池和過放電電池混雜在一起的情況下變?yōu)檫^充電狀態與過放電狀態，都不可能進行充電和放電。
（4）本保護板雖內置防靜電保護電路，但請不要對保護板施加超過保護電路性能的過大靜電。
（5）使用本公司的保護板生產產品時，如因其產品中對該保護板的使用方法或產品的規格，或因出口國等原因，包含本保護板產品在內的制品發生專利糾紛時，本公司概不承擔相應責任。
