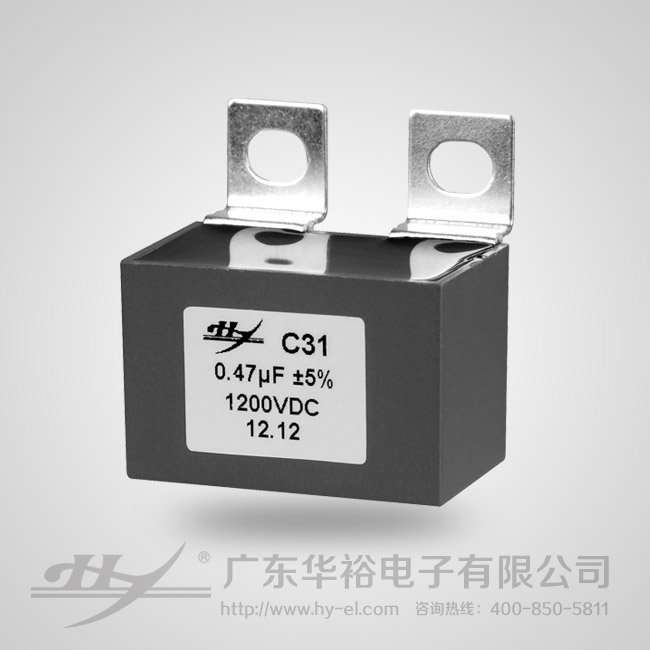

C31 IGBT緩沖吸收電容器
所屬類別：電源配套分類>>電子元件
電子信箱：hydl@hy-el.com
聯系電話：020-87023331
聯 系 人：韓經理
更新時間：2013-4-19 18:10:28
|
型號 |
規格 |
價格(元） |
尺寸 |
引出 |
|
C31 |
0.47vF/1200V |
10 |
42.5*24.5*27.5 |
C1 |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于UPS、逆變器、感應加熱、電焊機等設備的IGBT模塊吸收保護。
Widely used in UPS，inverter，induction heaters，welding machine for IGBT snubber protection。
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：雙面金屬化與金屬化膜內串結構
封裝：塑料外殼，阻燃（94V-0級）環氧封裝
引出：鍍錫銅片引出
能承受高脈沖電流，高dv/dt，ESL、ESR小具有自愈性
Dielectric: Polypropylene film
Connection: Extended double side metalized carrier film with internal series connection and metalized film
Coating: Resistant plastic case with resin sealing. Flame retardant execution(UL94V-0)
Terminals: Tinned copper lugs
High pulse current, high dv/dt, Low ESL and ESR, Self healing
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 |
|
工作溫度范圍/Operating temperature range |
-40℃～85℃ |
|
容量范圍/Capacitance |
0.047μF～10μF |
|
額定電壓/Rated Voltage |
700Vdc～3000Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
極間耐電壓/Test voltage between terminals |
1.5Ur（Vdc）10s 25℃±5℃ |
|
極殼耐電壓/Test voltage between terminals and case |
3000V 50Hz 60s，25℃±5℃ |
|
損耗角正切/Dissipation factor |
tgδ≤6×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
C×R≥30000s，at 100Vdc，25℃±5℃，60s |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃ |
