負荷及系統分析：
車身車間大量使用電焊機、激光焊機和大容量感性負荷(以電動機為主)等非線性負荷，導致了該車間所有變壓器負荷電流都存在嚴重的諧波電流3次、5次、7次、9次和11次為主，400V低壓母線的電壓總畸變率達到5%以上，電流總畸變率(THD)達到了40%左右，造成400V低壓供電配電系統電壓總諧波畸變率嚴重超標，并導致了用電設備和變壓器存在嚴重的諧波功率損耗。同時，該車間所有變壓器負荷電流都存在嚴重的無功功率需求，部分變壓器平均功率因數僅為0.6左右，存在嚴重的功率損耗問題，并導致變壓器輸出有功容量嚴重不足。
由于存在大量的諧波電流和大量的無功功率需求，導致主變壓器發熱嚴重，配電系統存在如下方面電能質量問題：
1.無功功率缺額較大
2、諧波電流嚴重
3.功率損耗大
推薦方案;動態安全補償+有源濾波器集中濾波補償方案
1.選用晶閘管投切動態安全補償裝置，安全提升功率因數
2.BLUEWAVE有源濾波器部分容量分相動態補償無功功率
3.BLUEWAVE有源濾波器部分容量用來濾除系統側諧波
說明：無功補償?shù)姆桨冈O(shè)計，可以根據有源部分與無源部分的容量分配，靈活配置。如果有源部分雙向補償?shù)臒o(wú)功容量足夠調節動態變化的無功功率，可以考慮采用靜態安全補償裝置。
客戶關注：
1. 安全有效提升功率因數
2.避免諧波和無功沖擊對電網的影響
3.保證安全生產，汽車生產設備的安全穩定可靠
4.減小功率損耗，降低生產成本
客戶收益
1.功率因數安全有效提升，避免罰款
2.降耗節能，降低生產成本
3.濾除系統諧波,降低諧波對系統造成的危害，延長設備使用壽命
4.電能質量提高，供電系統運行安全可靠

設備簡介

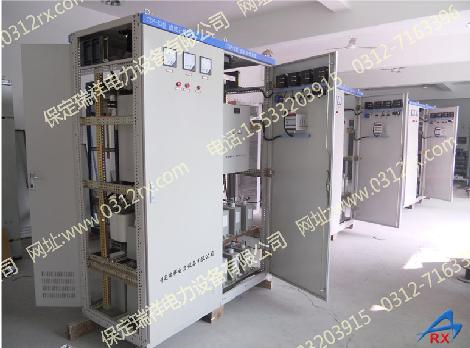

TSF-RX 型濾波補償裝置在補償無功功率的同時抑制電網諧波，防止高次諧波的放大提高功率因數。主要適用于電力系統含有諧波，負荷變化頻繁，需要補償無功功率提高功率因數，改善設備使用效率，避免無功罰款的用戶。例如：焊管廠、汽車、摩托車生產廠、鑄造、鍛造廠、軋鋼廠、鐵皮柜、箱、殼廠、用直流提升機的礦山、碼頭、鉆井平臺、金屬冶煉廠、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等，總之凡涉及到整流、逆變、變頻的電氣設備都可以使用。
TSF-RX 型濾波補償裝置是采用微電腦動態補償控制器，主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。

主要特點
1.針對用戶系統諧波無功專門設計制造，抑制高次諧波補償無功功率。
2.根據諧波源諧波無功特性設定濾波補償?shù)耐肚蟹绞胶涂刂撇呗浴?nbsp;
3.快速檢測系統變化，按照負荷的諧波無功情況進行實現快速跟蹤。
4.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波補償支路，而不影響開關和濾波補償器的壽命。
5.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
6.實時顯示系統的功率因數、母線電壓、投入系統濾波補償器組數及補償電流等數據。
7.保護功能齊全，具有濾波器組過電流保護、晶閘管過熱保護、過壓、欠壓保護。
8.投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。 9.以單片機為核心，結構簡單、功能強大、可靠性高，運行成本低。

設備規范
工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
