無功補償?shù)幕�本原理：電網輸出的功率包括兩部分;一是有功功率：直接消耗電能,把電能轉變?yōu)闄C(jī)械能,熱能,化學能或聲能,利用這些能作功,這部分功率稱為有功功率;二是無功功率：不消耗電能;只是把電能轉換為另一種形式的能,這種能作為電氣設備能夠作功的必備條件,并且,這種能是在電網中與電能進行周期性轉換,這部分功率稱為無功功率,如電磁元件建立磁場占用的電能,電容器建立電場所占的電能.電流在電感元件中作功時,電流滯后于電壓90度.而電流在電容元件中作功時,電流超前電壓90度.在同一電路中,電感電流與電容電流方向相反,互差180度.如果在電磁元件電路中有比例地安裝電容元件,使兩者的電流相互抵消,使電流的矢量與電壓矢量之間的夾角縮小。
無功補償?shù)木唧w實現方式：把具有容性功率負荷的裝置與感性功率負荷并聯接在同一電路，能量在兩種負荷之間相互交換。這樣，感性負荷所需要的無功功率可由容性負荷輸出的無功功率補償。
設備簡介

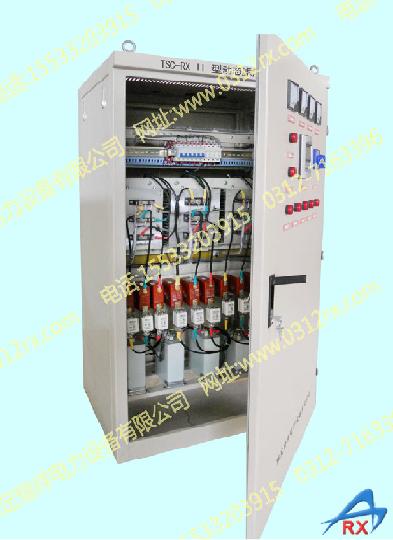

TSC-RX型濾波無功補償裝置主要用于交流電焊機負載的補償使用，電焊機負載具有快速或極快的無功功率變化，無功功率損耗變化大、不穩定，三相負荷不平衡，含有諧波等特征。機械制造廠，鋼網廠的電焊機的負荷變化極為快速，并且引發大量的無功功率，而總電壓值的減少，會導致電焊質量變差并影響焊接的生產效率。
本裝置利用微電腦控制器自動采集判斷跟蹤系統變化，以無功功率及功率因數作為判據，自動合理投切，減少投切次數，避免投切震蕩和無功倒送的問題，從而使系統的功率因數保持為最佳狀態，投切機構選用可控硅投切，滿足負荷快速變化對投切機構的要求。
節電效果明顯，功率因數可提高到0.95以上；具有穩定電流提高焊接質量、消除閃爍，充分地利用現有設備、減少基本費用的開支。
多種補償形式，三相共補，三相分補，共補加分補三種形式。
根據實際情況，兼顧補償效果和成本，合理選用補償形式，充分解決補償無功和三相不平衡以及三相分補和成本之間的矛盾。
設備規范
額定電壓：220V、380V、660V等
額定功率：50Hz
功率因數：COSφ≥ 0.92
電容器投切方式：晶閘管投切
動態響應時間：≤20ms
諧波功能：有效抑制高次諧波
保護功能：過電壓、過電流、短路
測量回路：三相電壓、電流、功率因數
最高允許過電壓：110%額定電壓
最高允許過電流：130%額定電流
