產品特點
●  精度等級：0.05級、0.1級、0.2級
●  全量程范圍內極高線性度（非線性度誤差 < 0.1%）
●  低成本、小體積，SIP 8Pin符合UL94-V0標準阻燃封裝
●  無需外接電位器等其它元件，免零點和增益調節
●  輔助電源：5V/12V/15V/24V DC單電源供電
●  輔助電源與信號之間2000VDC 二隔離
●  0.4-2V/0.5-2.5V/1-5V/2-10V/0-20mA/4-20mA多種輸入
●  0-20mA/4-20mA /0-5V/0-10V標準信號輸出
●  工業級溫度范圍: -25 ~ +70 ℃

典型應用
●  非標準模擬量與標準模擬信號轉換及放大
●  PLC/DCS/FA等控制器與傳感器信號相匹配
●  傳感器模擬信號采集放大與轉換
●  4-20mA/0-5V等電流與電壓信號間的變換
●  儀器儀表與傳感器信號收發
●  非電量信號高精度變送
●  模擬信號遠程無失真?zhèn)鬏?nbsp;
●  工業現場儀器儀表信號匹配及長線傳輸

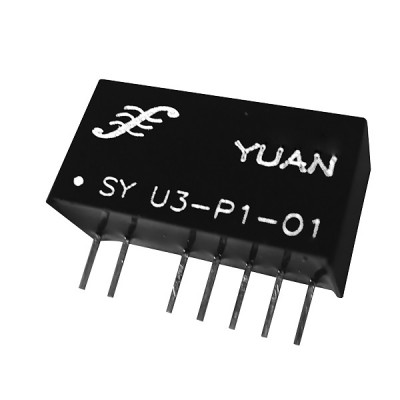

    SY U-P-O系列直流電壓信號與SY A-P-O系列直流電流信號兩隔離放大器隔離變送器，采用小體積（SIP 8Pin）、低成本設計方案，主要用來解決傳感器與儀器儀表、PLC、DCS之間：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非標準模擬量與標準模擬信號的轉換問題。產品具有高精度和高線性度特點，工作電源與信號通道之間的2000VDC隔離電壓，可抑制供電系統中浪涌和共模諧波干擾。產品使用非常方便、免零點和增益調節，無需外接調節電位器等元件，即可實現工業現場模擬信號的簡單轉換放大功能。

    該IC在同一芯片上集成了一組隔離的DC-DC升壓電源和一組模擬信號轉換放大器，主要用于模擬電壓、電流信號轉換放大且輸入、輸出無需隔離的場合。與ISO系列隔離放大器和ISO系列隔離變送器產品相比，具有體積小、成本低及更好的精度、線性度。

產品選型舉例
例1：輸入：0.4-2V；輸出：4-20mA ；輔助電源：5V。  產品型號： SY U3-P3-O1

例3：輸入：0-5V； 輸出：0-20mA  輔助電源：24V。   產品型號： SY U1-P1-O1

例2：輸入：4-20mA ；輸出：0-5V；輔助電源：5V。    產品型號： SY A4-P3-O4

例4：輸入：4-20mA；輸出：0-10V；輔助電源：24V。   產品型號： SY A4-P1-O5


備注1：SY U-P-O系列和SY A-P-O系列產品采用了先進的反饋調零技術，能保證輸入與輸出零點高度一致。
由于受到體積限制，電流輸出的產品內部沒有零點偏置電路，所以選型時要注意輸入輸出零點不能有偏置的情況。如：輸入0-20mA，輸出4-20mA或者輸入0-5V，輸出4-20mA等，這些信號信號輸入輸出有零點偏置（不是零點對零點）的不能使用SIP 8Pin腳小體積的SY兩隔離系列產品，可以選用本公司ISO系列輔助電源與信號輸入、信號輸出之間3KV三隔離，SIP 12Pin腳的產品來實現全能轉換。

備注2：產品選型時如果用戶不需要輔助電源與信號之間隔離的，請在訂貨時說明。我們生產時在內部工藝上進行制作，出廠時約定在產品型號后加一個字母“B”的來加以區分。如：SY U3-P4-O1-B。

備注3：用戶對輸出電壓信號或電流信號的負載能力有特殊要求的，請訂貨時另做注明。
