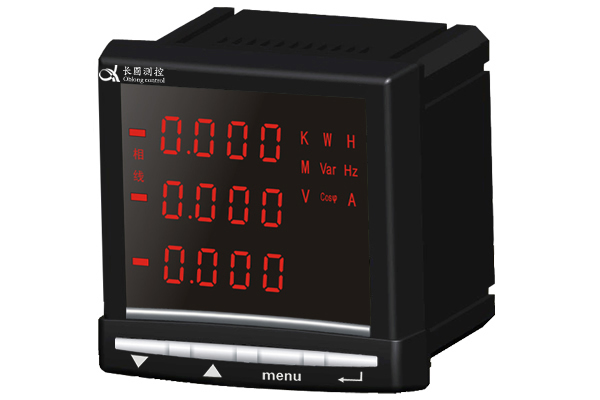

1 概述
ABU系列網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
2 產品說明
2.1 特點
●可直接從電流、電壓互感器接入信號;
●可任意設定PT/CT變比;
●儀表顯示可滾動設置;
●I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計;
●多塊儀表可設置不同地址;
●可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);
●LED或藍屏背光LCD顯示，可視度高;
●方便安裝，接線簡單，工程量小;
●儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;
●四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。
2.2 應用
該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。
●能源管理系統
●變電站自動化
●配電網自動化
●小區電力監控
●工業自動化
●智能建筑
●智能型配電盤、開關柜
2.3 功能
長圓測控公司集多年的專業經驗，推出了網絡電力儀表。它是采用現代微處理器技術和交流采樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統(SCADA)的前端;可聯網使用，亦可單獨使用。
網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議，部分儀表亦可支持Profibus-DP協議，以滿足您的自動化通信系統，使用低成本的屏蔽雙絞線配線即可構造一可靠的通訊網絡。不管是在微弱之照度下，亦或是完全漆黑的情況下高亮度發光LED顯示器都會為您提供清晰的數據顯示。
對于該網絡電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多窗口式顯示功能，可讓使用者同時讀取多項電力參數。
型號說明：
1. 外形尺寸
|
外形代號 |
指針表型號 |
面框尺寸 |
屏裝配合尺寸 |
開孔尺寸 |
安裝總長 |
|
72 |
72方形 |
72*72 |
67*67 |
68*68 |
75 |
|
96 |
96方形 |
96*96 |
90*90 |
91*91 |
75 |
|
42 |
42方形 |
120*120 |
110*110 |
111*111 |
75 |
2. 型號說明
以數字表示的輔助觸頭代號，如二常開二常閉代號F22 儀表量程、輸入規格、變比等信息
ABU □ - □ / □ - □
3.規格選型一覽表（LED顯示）
|
功能 型號 |
實時測量 |
電能計量 |
諧波 |
開關量輸入 |
繼電器輸出 |
變送輸出 |
通訊接口 |
顯示方式 |
開孔尺寸(mm) | ||||||||
|
三相電壓 |
三相電流 |
有功功率 |
無功功率 |
功率因數 |
頻率 |
有功電能 |
無功電能 |
雙向計量 |
總畸變率（THD） |
2-31次奇次分量 | |||||||
|
ABU80-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
三排LED |
76X76 |
|
ABU80-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU80-Z/K2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
- |
- |
1 | ||
|
ABU80-Z/K2J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
2 |
- |
1 | ||
|
ABU80-Z/K2J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
2 |
1 |
1 | ||
|
ABU80-Z/HK2J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
- |
1 | ||
|
ABU80-Z/HK2J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
1 |
1 | ||
|
ABU80-Z/HLK2J2LC (漏電測量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
- |
1 | ||
|
ABU96-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
91X91 | |
|
ABU96-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU96-Z/K4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
- |
1 | ||
|
ABU96-Z/K4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
- |
1 | ||
|
ABU96-Z/K4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
3 |
- |
1 | ||
|
ABU96-Z/K4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
1 |
1 | ||
|
ABU96-Z/M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
3 |
1 | ||
|
ABU96-Z/K4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
3 |
1 | ||
|
ABU96-Z/HC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
1 | ||
|
ABU96-Z/HK4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
- |
1 | ||
|
ABU96-Z/HK4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
- |
1 | ||
|
ABU96-Z/HK4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||
|
ABU96-Z/HK4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
1 |
1 | ||
|
ABU96-Z/HM3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 | ||
|
ABU96-Z/HK4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
3 |
1 | ||
|
ABU96-Z/K4J3LC (漏電測量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||||
|
ABU96-Z/HK4J3LC (漏電測量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||
|
ABU42-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
111X111 | ||
|
ABU42-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU42-Z/K4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
- |
- | ||
|
ABU42-Z/K4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
- |
- | ||
|
ABU42-Z/K4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
3 |
- |
- | ||
|
ABU42-Z/K4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
1 |
1 | ||
|
ABU42-Z/M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
3 |
1 | ||
|
ABU42-Z/K4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
3 |
1 | ||
|
ABU42-Z/HC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
1 | ||
|
ABU42-Z/HK4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
- |
1 | ||
|
ABU42-Z/HK4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
- |
1 | ||
|
ABU42-Z/HK4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
1 | |||
|
ABU42-Z/HK4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
1 |
1 | ||
|
ABU42-Z/HM3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 | ||
|
ABU42-Z/HK4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
1 | |||
|
ABU42-Z/K4J3MLC (漏電測量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 |
1 | |||
|
ABU42-Z/HK4J3MLC (漏電測量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
3 |
1 |
1 | |||
