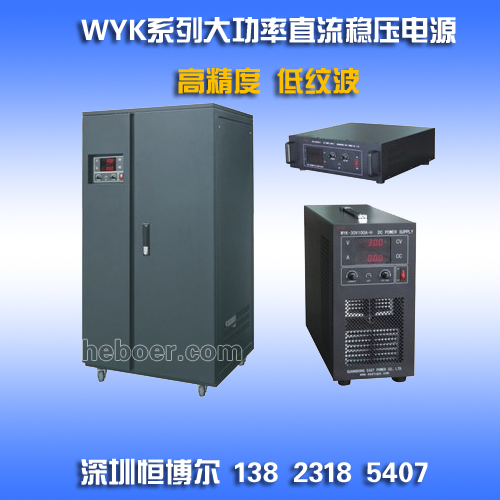

【概述】WYK系列大功率直流穩壓穩流電源是新推出的精密直流可調穩壓穩流電源產品，該電源采用了高性能基準電壓源元件及最先進的電路控制技術并應用先預穩壓后精確調整的工作方式，從而使其具有工作性能穩定可靠,直流輸出紋波小、噪音低、穩壓精度高、穩壓特性好、響應時間快，保護電路完善，工作安全可靠。

【應用領域】工業鋁箔腐蝕、賦能（化成）、蓄電池制造、高質量電鍍、鉭電容賦能、電解電容器老練、引線化成以及電阻器、繼電器、電機、半導體器件的功率老化生產、大專院校實驗室、研究所、郵電通訊和自動化設備上。

【W(wǎng)YK系列線性大功率直流電源基本原理】

大功率直流穩壓穩流電源由變壓器升/降壓、整流濾波、基準電源電路、基準電壓電路、穩壓、穩流比較放大電路、調整電路及穩流取樣電路等組成。當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，對線性調整元件進行精細調節，使之輸出高精度的直流電壓源。

【電源結構】
1、 隔離變壓器及整流，將AC220V/380V的交流電變換成所需的直流電。
2、 預穩控制調整電路，采用進口元件對隔離變壓器輸出電壓進行預調整和初步穩壓,從而降低線性調整元件的功耗，提高工作效率，并確保輸出電壓源高精度和高穩定。
3、線性調整元件對濾波后的直流電壓進行精細調整，使輸出電壓達到所需要的值和精度要求。
4、濾波電路對直流電源的脈動波干擾、噪聲進行最大限度的阻止和吸收,從而保證直流電源的輸出電壓低紋波、低噪聲、低干擾。
5、直流電源的控制系統對檢測的各種信號進行比較、判斷、計算、分析等處理后，再發出相應的控制指令，使直流穩壓電源整體穩壓系統工作正常可靠、協調。
6、輔助電源及基準電壓源：為直流穩壓系統提供高精度的基準電壓源及電子電路工作所需要的電源。
7、電壓取樣及電壓調節：檢測直流穩壓電源輸出電壓值及設定調節直流穩壓電源的輸出電壓值。
9、電流檢測電路：取得直流穩壓電源輸出電流值作為限流或保護控制的信息。
10、驅動電路：為驅動可執行元件而設置的功率放大電路。
