在電力電子設備廣泛應用的今天，工業用戶、農業用戶、商場、大廈、小區等大量非線性負載介入電網，導致高次諧波的產生，如果直接投入電容器補償無功功率，提高功率因數，很容易造成對高次諧波的放大，使供電系統電壓電流發生嚴重畸變，影響用電設備安全運行。

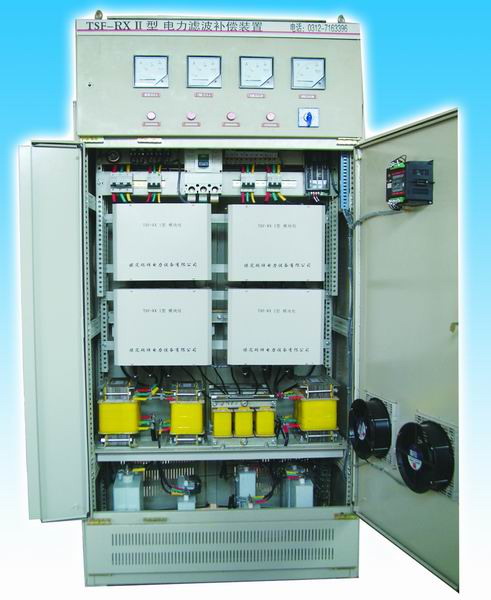

    TSF-RX Ⅱ型濾波補償裝置針對上述情況，在補償無功功率的同時抑制電網諧波，防止高次諧波的放大提高功率因數。主要適用于電力系統含有諧波，負荷變化頻繁，需要補償無功功率提高功率因數，改善設備使用效率，避免無功罰款的用戶。例如：焊管廠、汽車、摩托車生產廠、鑄造、鍛造廠、軋鋼廠、鐵皮柜、箱、殼廠、用直流提升機的礦山、碼頭、鉆井平臺、金屬冶煉廠、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等，總之凡涉及到整流、逆變、變頻的電氣設備都可以使用。
    TSF-RX Ⅱ型濾波補償裝置是采用微電腦動態補償控制器，主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。

主要特點

1.針對用戶系統諧波無功專門設計制造，抑制高次諧波補償無功功率。
2.根據諧波源諧波無功特性設定濾波補償的投切方式和控制策略。
3.快速檢測系統變化，按照負荷的諧波無功情況進行實現快速跟蹤。
4.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波補償支路，而不影響開關和濾波補償器的壽命。
5.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
6.實時顯示系統的功率因數、母線電壓、投入系統濾波補償器組數及補償電流等數據。
7.保護功能齊全，具有濾波器組過電流保護、晶閘管過熱保護、過壓、欠壓保護。
8.投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。
9.以單片機為核心，結構簡單、功能強大、可靠性高，運行成本低。

設備規范

工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
