打通強電網絡經脈：江西電力雙機系統案例(圖)

　　不管是工業用電、家庭用電都時時刻刻伴隨著我們的生活，任何停電、電壓不足都給我們的生活和生產帶來麻煩。電---這一看不見但又蘊涵能量的東西來自發電廠的強大的發電機組。怎樣把年發電量近兩百億千瓦時功率的電有效的分給全省各地的電力供應呢？目前江西省電力調度通信中心建立了一套國際先進的電力調度自動化系統。系統的先進，如果背后沒有計算能力強大的、質量可靠的、性能穩定的硬件平臺，要想保證該系統的穩定運行只能是我們想象中的空中樓閣。

　　用戶背景

　　江西省電力公司在全國各省的電力公司來看具有綜合能力強、高壓等級的傳輸線路長、電壓供應穩定的特點，不僅僅是江西電網經營的企業，同時聯合全省從電力項目規劃建設、電力的生產到電力的經營的一體化。建設雙回輸電線路與華中電網的并聯，以南昌為中心，北起九江，南接贛州，東至上饒，西抵萍鄉，進一步擴大了電網的覆蓋范圍。江西電力調度通信中心是江西省電力公司的職能部門，統一指揮江西電力建設、運行、調度和管理。對于這樣一支高技術開發建設隊伍，他們綜合歷年服務器的質量評定、最迅捷的服務響應和服務兌現，從國外和國內的最優秀的服務器廠商當中選擇了浪潮。

　　系統簡介

　　電力調度通信中心通過電力通訊監控、調度管理、電網能量管理、生產調度等系統可以有效的對電力的生產調度進行有效的分配。其中調度管理信息系統的建設維護是一個很大的系統工程，涉及的業務范圍廣，數據容量大。主要運行的SCADA（數據采集及監控）系統有如下特點：

　　1、實時數據的采集與人工數據的置入

　　2、電網實時運行狀態的監視與顯示

　　3、實現遠程控制與調節

　　4、事故報警、越限/變位報警

　　5、數據計算統計

　　6、工作信息登錄

　　7、自動化系統運行狀態監視

　　8、事故追憶

　　整個廣域網絡通信應用層協議遵循現階段的中華人民共和國電力行業標準DL476—92“電力系統實時數據通信應用層協議”，縣級調度自動化系統建立獨立的局域網絡，面向系統內各工作站之間的數據通信以及與局其他系統之間的數據通道。整個系統遵循逐步投入、逐步升級以及系統平臺支持今后軟硬件功能平穩擴充的特點；對于縣調和地調之間的連接部分已經采用電信光纖的方式。

　　對于以上系統的運行，除了考慮系統計算能力的強大以外，對數據的安全和系統的穩定提出了更高的要求。為了保證系統的絕對安全，除了采用浪潮服務器的多冗余的硬件部分以外，還采用的系統級別的冗余—雙機系統。浪潮的兩百多套企業級雙機系統覆蓋全省77個縣市。

　　浪潮雙機系統的應用

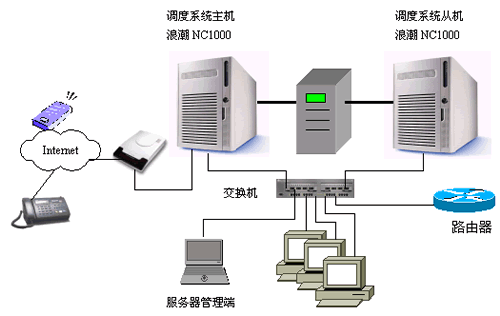

　　雙機系統是為了消除網絡中因服務器失敗產生單點故障而設計的，雙機系統可以實現運行時的相互監控，在系統發生故障時自動切換，使系統具有在線恢復能力，從而使得網絡用戶的業務交易正常運行，保證了數據的完整性及業務的高可靠性，使系統永不停機成為現實。

能實現的功能：

　　（1） 服務器停電時，能實現自動切換

　　（2） 服務器的硬盤、CPU、RAM發生故障時，實現自動切換

　　（3） 網絡連接發生故障時（如網卡、網線故障），實現自動切換

　　（4） 操作系統、數據庫或應用程序發生故障時，能實現自動切換

　　（5） 安全完成切換多次

　　（6） 互相檢測機器的工作狀態，保證雙機的可靠性

　　（7） 保留完整的系統日志

　　整個系統具備完善的自檢測手段，能夠快速、平穩的自動或人工切除系統本身的故障，切除故障時不會影響系統其他正常節點的運行。

　　整個系統除了兩百套浪潮雙機系統外，江西電力對于系統的其他關鍵業務的應用同樣使用了浪潮的近100臺中高端部門級服務器。

　　從多方位評測浪潮英信NC1000

　　對于這樣一個覆蓋范圍廣、管理復雜的網絡，用戶需要一套有效可以時時的撲捉到各地的用電信息，然后自動的通過對發電機組和繼電器進行有效的調控的系統，以實現電能在各個子網的均衡。考慮到大量數據采集的實時性，該系統采用浪潮計算能力強大的4路XEON CPU的企業級服務器作為該調度中心業務系統的硬件平臺。在這樣無與倫比的強大的處理能力下，大量的數據計算能力已經不是瓶頸。

　　在一個服務器系統體系架構里面，處理器運算的數據來自處理器二級緩存的下一級緩存----內存，最高16G內存容量足以提供海量數據運算的空間，配合4路交叉存取模式提高了取數據的命中率。

　　我什么都具備了，如果I/O總線帶寬不夠會不會有茶壺里面煮餃子有口倒不出的局面呢？浪潮NC1000采用多段PCI總線與處理系統橋接器的連接，使以上帶寬延續到三段總線同時數據的傳輸，即三段總線中每段總線都可以幾百兆帶寬的數據的傳輸。

　　數據的安全方面的考慮就更無庸置疑了，通過存儲設備的RAID級別，在提高了數據存取速度的同時又保證了數據的安全。

　　NC1000服務器作為網絡的核心部分，他對外提供的網絡連接支持千兆冗余。

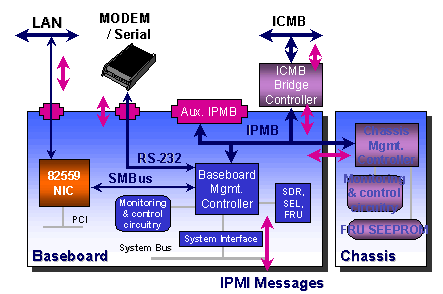

　　浪潮服務器管理更加出色，他由主板集成的BMC管理芯片結合浪潮的LCM管理軟件有效的實現了對服務器的各種情景下下的管理。浪潮NC1000管理硬件線路如下：

　　BMC作為管理的核心硬件，如果服務器意外死機、關機、重起、非法開機，都可以控制通過MODEM進行信息的遠程撥號報警，也可以通過LAN對控制端報警。可以遠程啟動、登陸服務器進行各種配置。NC1000服務器的管理功能非常強大，可以滿足電力調度管理人員的各種情形的對服務器的管理，如遠程RAID配置、硬盤掉線的處理、CPU溫度、風扇轉速的檢測等。

　　綜述NC1000服務器他在滿足了強大的處理能力的同時，八面紅旗（CPU、系統總線、RAM、PCI、LAN、芯片組、管理軟件、SCSI通道）設計結構合理均衡。結合雙機系統為服務器系統穩定運行構建了一道堅強的鋼鐵壁壘。
