通信機房網絡能源一體化解決方案(圖)

通信機房的設備根據功能、服務的對象不同，可以簡單分為兩大部分：信息變換設備和網絡能源設備。信息變換設備是機房的主設備，提供如交換、傳輸、接入等功能，網絡能源設備則是為主設備的正常運行提供服務和保障的設備，包括配電、直流電源、UPS電源、空氣調節、動力及環境監控等設備。

　　艾默生網絡能源有限公司在中國推出了網絡能源端對端一體化的解決方案。相對于各種網絡能源設備分散采購、分散建設和分散管理的模式，網絡能源一體化的解決方案的價值體現在：首先，由于只與若干個多產品供應商打交道，降低了客戶的整體成本；其次，在工程建設上，解決了多個產品供應商在工程協調、配合上出現的種種問題，可大幅提高工程建設速度，縮短工程周期，加快機房的投產；第三，在服務方面，通過統一和縮小客戶的維護工作界面，有利于為運營商提供服務。

　　依據網絡分布地域、功能、重要程度和發展趨勢，可將通信局（站）劃分為三類，另外，由于IDC機房的特殊性，也單列一類。

　　一類局（站）

　　一類局（站）通常為省會城市和大區中心通信綜合樞紐（含國際局）、市話匯接局、電報（數據）局、無線局、長途傳輸一級干線站、市話端局以及特別規定的其它通信局（站），在通信網絡中地位最重要，職能也最完整，因此對動力機房的配置要求也是最高的。它要求電源系統的不可用度不大于5×10-7，即平均20年時間內，每個電源系統故障的累計時間應不大于5分鐘。電源系統的可靠性除了通過電能變換設備自身的性能及冗余配置來保障，還依賴于多路電源的輸入、可靠的切換機構和低壓配電系統的合理設計來共同完成。

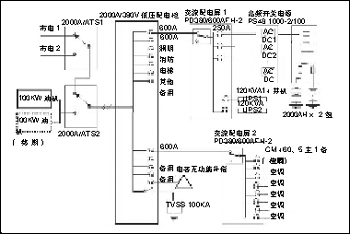

　　如圖所示，這是一個典型的5萬門以上的一類局站供電方案原理圖。整個動力系統初期由兩路市電、一路油機輸入（終期可擴展為兩臺油機），經過高性能的ATS自動切換開關選擇一路供電輸入低壓配電柜，低壓配電母線上加裝了TVSS抗浪涌裝置和無功補償柜。電能由低壓配電柜分配給下一級的交流配電屏以及電梯、消防、水泵和照明等其它用電。給通信設備供電的直流不間斷電源和交流不間斷電源有專用的交流配電柜，直流電源采用N+1備份的智能高頻開關電源系統，交流部分采用兩臺UPS 1+1直接并聯的冗余方式，對于一類重要的局站，電池也建議采用1+1備份的方式。通信機房和電力（電池）室的空調也應采用恒溫、恒濕的機房專用精密空調，為設備的可靠運行提供良好的環境保障。

　　一類局（站）供電方案原理圖

　　二類局（站）

　　二類局（站）通常為地市級城市綜合局、1～5萬門市話局、長途傳輸二級干線站或相當的通信局（站）等，在職能上與一類局站類似，所需設備種類及配套機房也類似，但是規模較前者小，重要程度也相對低一些，此類局站電源系統的不可用度應不大于1×10-6。即平均20年時間內，每個電源系統故障的累計時間應不大于10分鐘。二類局（站）的供電方案與一類局站基本相同，只是在設備的容量上根據負載需求會有一定差別。

　　三類局（站）

　　三類局站通常為縣（含縣級市）綜合局、萬門以下市話局、模塊局、基站等。此類局站規模較小、重要程度也較前兩類低，電源系統的要求不可用度不大于5×10-6，即平均20年時間內，每個電源系統故障的累計時間應不大于50分鐘。在三類機房中根據主機房的規模、類型和地位不同，又可以細分為兩類，即縣級綜合局和最小型的局站。縣級的綜合局規模相對較大，有單獨的油機室、電力、電池室等配套機房，網絡能源的配置方案也較完備。

　　IDC機房

　　IDC機房與一般通信機房不同，以交流負載為主，有完整的機房和配套用房，供電系統也很重要，其供電可靠性在幾類局站中要求最高，電源不可用度應不大于1×10-7，即平均20年時間內，每個電源系統故障累計時間應不大于1分鐘。
