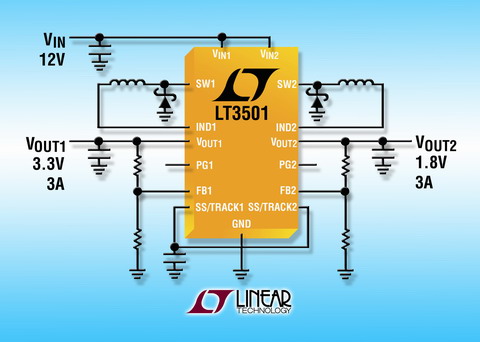

凌力爾特推出雙路電流模式 PWM 降壓型 DC/DC 轉換器(圖)

　　凌力爾特日前推出雙路電流模式 PWM 降壓型 DC/DC 轉換器 LT3501，該器件采用 20 引線 TSSOP-20E 封裝，具有兩個 3.5A 的內部電源開關。每通道能夠以高達 88% 的效率提供高達 3A 的連續輸出電流。每通道獨立的輸入電壓、反饋、軟啟動和電源良好引腳簡化了復雜的電源跟蹤和排序需求。該器件 3.3V 至 25V 的寬輸入范圍使其非常適用于調節不同種類的電源，這包括 5V 和 12V 電源軌、未穩壓的墻上變壓器、鉛酸電池和分布式電源。在 250kHz 至 1.5MHz 范圍內用戶可對 LT3501 的開關頻率編程，從而允許在效率和外部組件尺寸之間取得最佳平衡。

　　LT3501 的兩個轉換器都可同步到外部時鐘輸入或內部振蕩器，并在通道之間保持 180o 的相移，以減小電壓紋波和輸入電容器尺寸。0.80V 的內部基準允許低于 1V 的輸出電壓，這是為最新一代低壓 DSP 和微控制器供電所需的。輸出之間的獨立、順序、比例或絕對跟蹤操作可輕松實現。低壓差內部開關實現高達 95% 的占空比，同時逐周期內部限流保護該器件免受短路輸出影響。小電流（<10uA）停機延長電池供電系統的運行時間。

　　采用耐熱增強型 TSSOP-20 封裝的 LT3501EFE 有現貨供應。還有“I”級溫度版本的 LT3501IFE。以 1,000 片為單位批量購買，每片起價分別為 3.50 美元和 4.20 美元。

LT3501
性能概要：
• 寬輸入范圍：3.3V 至 25V
• 兩個具有 3A 輸出能力的開關穩壓器
• 為每個穩壓器獨立供電
• 250kHz 至 1.5MHz 可調/可同步固定頻率工作
• 反相開關
• 輸出可并聯
• 輸出之間獨立、順序、比例或絕對跟蹤操作
• 獨立軟啟動和電源良好引腳
• 增強的短路保護
• 低壓差：最大占空比為 95%
• 低停機電流：<10uA
• 具有裸露引線框架的 20 引線 TSSOP 封裝
