ST鋰充電器IC為便攜應用縮減設計空間(圖)

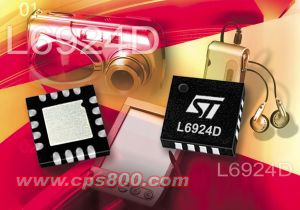

　　意法半導體(ST)公布了一款新的鋰電池充電器芯片L6924D，在一個3×3mm的超小型封裝內，該IC集成了充電器所需的全部功率組件以及其它功能，新產品目標應用為手機、PDA、數碼相機和MP3播放器。L6924D與充電系統相關的所有關鍵參數都可以編程，使其能夠用于從低成本到高度復雜性的各種便攜應用。

　　L6924D是一個純粹的單片充電器芯片，專門為單電池的鋰和鋰聚合體電池組設計。作為空間有限的便攜產品的理想解決方案，L6924D采用ST強固的BCD6智能功率制造技術，在VFQFPN16小型封裝內，集成了功率場效應MOS晶體管、反向隔離二極管、敏感電阻和熱保護電路。

　　根據目標應用的要求，設計人員可以在線性充電和準脈沖之間選擇充電模式。線性模式適合采用低成本電源適配器的應用，例如：L6924D適用于恒流/恒壓（CC/CV）模式充電的外接穩壓適配器。當適配器是一個限流型適配器時，設計人員可以使用準脈沖充電模式，以大幅度降低功耗。閉環過熱控制電路防護芯片在任何模式下出現過熱現象。

　　L6924D的輸入電壓范圍2.5V到12V，因此適合多種交流適配器。該IC還兼容USB總線標準，可用于深受市場歡迎的USB供電的PC外設。所有關鍵的充電參數，包括預充電電流、預充電電壓閾值、快速充電電流、充電結束電流閾值和充電時間，都可以編程設置。

　　此外，當不需要發揮全部的靈活性時，L6924D在默認充電參數的條件下很容易設計到外觀緊湊的各種應用設備中，而且只需用很少的外圍組件。目前使用其它品牌的產品，要想同時涵蓋設計復雜的和低成本的兩個應用區間，必須使用不同的充電器芯片。L6924D具有兩個集電極開路輸出端口，用于等診斷功能，例如：驅動外部LED指示燈或與一個主機微控制器通信、靈活的充電過程結束控制、電池電量測量、電池存在和溫度監控功能。

　　隨著人們對便攜電池性能(包括電池本身的使用壽命、每次充電后電池的使用間隔)的期望值不斷提高，這些特性對于維持最佳的充電狀況變得越來越重要。L6924D充電器芯片現已投入量產，封裝采用VFQFPN16小型封裝，訂貨10,000件，單價0.90美元。
