凌特新推緊湊型USB電源管理器和36V電池充電器(圖)

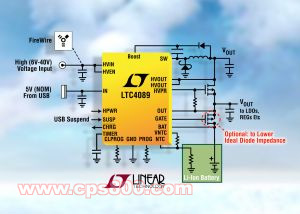

　　凌特公司(Linear Technology)日前推出LTC4089和LTC4089-5，這兩款器件都具有自主電源管理器、理想二極管控制器和獨立高壓開關電池充電器以用于便攜式USB裝置。它們的開關拓撲考慮了各種輸入情況，包括高達36V(40V最大值)的高壓電源，如12V AC/DC交流適配器、FireWire端口或汽車電池。此外，它們也接受低壓電源，如5V交流適配器或USB輸入以及單節鋰離子/鋰聚合物電池。

　　LTC4089/-5具有電源通路(PowerPath)控制，可用USB總線或交流適配器電源為USB外圍設備供電，并為該外圍設備的單節鋰電池充電，而且在電池耗盡或缺少電池的情況下還允許即時接通操作。為了滿足USB限流規格要求，LTC4089/-5在系統負載電流增大時自動降低電池充電電流。為了確保一個滿充電電池在連接總線時處于滿充電狀態終止，IC將通過USB總線向負載輸送功率，而不是從電池吸取功率。一旦所有電源都去掉，電流就通過內部200mΩ低損耗理想二極管從電池流向負載，最大限度地減小了壓降和功耗。提供用于驅動一個可選外部PFET的板載電路，以便在應用需要的情況下把理想二極管的總阻抗降至50mΩ以下，從而實現較高的工作效率。

　　LTC4089的開關穩壓器具有電池跟蹤(Bat-Track)自適應輸出控制功能，在該開關穩壓器的輸出電壓自動跟蹤電池電壓的時候，極大地提高了能達到1.2A的電池充電器的效率。LTC4089-5從高壓輸入產生一個固定的5V輸出，為單節鋰離子/鋰聚合物電池充電。該電池充電器的浮動電壓預置為4.2V，在0℃至85℃的溫度范圍內保證1.0%的準確度。充電電流非常容易用單個電阻編程。在電池預查驗和限定資格情況下，自動地以10%的編程電流對完全放電的電池進行涓流充電，直到電池電壓超過2.9V為止。到充電終止時的總充電時間由外部電容器編程設定，提供C/10充電電流檢測輸出。其它功能包括熱調節、NTC熱敏電阻輸入用于合格溫度的充電、電池自動再充電、反向電流隔離和欠壓閉鎖。

　　LTC4089/-5采用扁平(0.75mm)纖巧22引腳6mm×3mm DFN封裝，在-40℃至85℃的溫度范圍內工作是有保證的。以1,000片為單位批量購買，每片起價為2.95美元。
