凌力爾特新器件可驅動多達 160 個 50mA LED

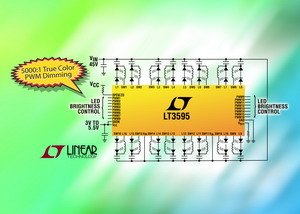

    凌力爾特公司（Linear Technology Corporation）推出 45V、2MHz、DC/DC 降壓模式轉換器 LT3595，該器件用作 16 通道恒定電流 LED 驅動器。LT3595 的每個通道可以驅動多達 10 個串聯的 50mA LED，從而總共能驅動多達 160 個 50mA 的 LED，并實現高達 92% 的效率。LT3595 的多通道能力使其非常適用于大型 TFT-LCD 背光照明應用。16 個通道的每一個都是獨立工作的，并能以高達 5000:1 的調光比調光。2MHz 固定頻率、電流模式架構在寬輸入和輸出電壓范圍內提供穩定工作，同時最大限度地減小了外部組件尺寸。電源開關、肖特基二極管和補償組件都在內部，可組成占板面積非常小的解決方案，同時最大限度地降低了組件成本。其耐熱增強型 5mm x 9mm QFN 封裝確保解決方案占板面積非常緊湊，并驅動高達 30W 的 LED。

    LT3595 采用 100mA、45V 內部開關。一個外部電阻為所有 16 個通道設置 LED 電流，而每個通道的調光用單獨的 PWM 引腳控制。16 個驅動器之間的相對電流匹配為 8%，從而確保一致的 LED 亮度。LT3595 還使 LED 在停機時能夠斷接，并實現了 LED 開路和熱保護。

    采用耐熱增強型 56 引線 5mm x 9mm QFN 封裝的 LT3595EUHH 現已供貨。以 1,000 片為單位批量購買，每片起價為 6.95 美元。

性能概要：

• 4.5V 至 45V 輸入電壓范圍
• 每通道高達 50mA 的LED 電流
• 100mA、45V 內部開關
• 在 20mA 時相對 LED 電流匹配為 8%
• 16 個獨立的 LED 通道
• 5000:1 True Color PWM 調光范圍
• 停機時 LED 斷接
• 內部肖特基二極管
• 低靜態電流
• 2MHz 開關頻率
• RSET 引腳設置主 LED 電流
• 典型效率：92%
• LED 開路檢測和熱保護
• 56 引腳 5mm x 9mm x 0.75mm QFN 封裝
