凌力爾特低電壓μModule穩壓器系列添加新成員

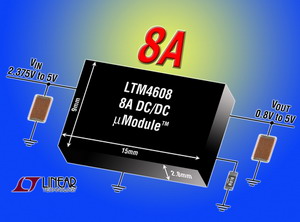

    凌力爾特（Linear Technology Corporation）日前推出低電壓 μModule^TM  DC/DC 穩壓器系列的新成員 LTM4608。這是一款具 DC/DC 控制器、電源開關、電感器補償電路和輸入/輸出旁路電容器的完整 8A DC/DC μModule 穩壓器系統。LTM4608 的工作電源范圍為 2.375V 至 5.5V (最大值為 6V)，并可調節一個 0.8V 至 5V 的輸出電壓。完整的電路內置于一個高度僅為 2.8mm 的輕量 (重 1.0 克) 纖巧型 9mm x 15mm LGA 封裝中。緊湊的尺寸、扁平的外形和很輕的重量使得這些器件能夠安裝在系統印刷電路板的背面，從而把頂面上的部分空間解放出來，以用于布設 FPGA、ASIC、存儲器及其他的 IC。對于那些需要把低電壓輸入電源 (例如：5V、3.3V、2.5V 或單節鋰離子電池) 轉換為一個較低輸出電壓的系統而言，該系列是一種適用的緊湊、高可靠性 DC/DC 負載點解決方案，而且不會犧牲可用空間或性能。

    由于高度僅為 2.8mm，因此對于那些需要采用扁平封裝 (以實現更加有效的空氣流動并簡化電路板的散熱) 的系統來說，LTM4608 是一款理想的負載點 DC/DC 解決方案。對于功率較高的設計，可以很容易地把多個 8A LTM4608 μModule 穩壓器并聯起來，以向一個負載輸送高達 60W 的功率，同時均勻地分配負載電流。

    LTM4608 采用了一種電流模式架構，旨在實現快速瞬態響應、短路保護以及卓越的電壓和負載調節性能。此外，該器件還提供了輸出電壓的跟蹤 (以實現受控的斜坡上升、斜坡下降和排序) 和裕度調節功能 (以進行系統級測試)。而且，當電壓處于調節狀態時，一個電源良好輸出將發出指示信號。另外，LTM4608 還提供了一個鎖相環 (PLL)，用于實現與一個外部時鐘相同步，以減少不受歡迎的頻率諧波。

    LTM4608 的額定規格針對 -40°C 至85°C 的工作溫度范圍而擬訂，并且符合RoHS 標準；不過，它既可以使用含鉛焊膏，也可以使用無鉛焊膏。以 1,000 片為單位批量購買，每片起價為 11.30 美元。
