凌力爾特推出雙路輸出降壓型開關穩壓器 DC/DC 控制器 LT3742

    凌力爾特公司 (Linear Technology Corporation) 推出 100% 占空比雙路輸出降壓型開關穩壓器 DC/DC 控制器 LT3742，該器件產生高達 30V 的輸出電壓，應用包括步進馬達、工業控制、汽車、分布式電源和電信系統。LT3742 還能夠以一側配置成降壓型穩壓器，而另一側配置成超大電容器充電器 (電流源)，用于電容值高達幾法拉的電容器，在需要較長保持時間或需要大峰值電流的機器人應用中，這是個有用的特點。

    LT3742 的 100% 占空比允許輸出電壓非常接近輸入電壓，適用于電池供電系統。4V 至 30V 輸入電壓范圍允許用很多中間總線電壓工作。納入簡單的降壓型 DC/DC 轉換器以產生自己的柵極驅動電壓，而且無需額外的器件以驅動高端 MOSFET。內置柵極驅動器為每一路輸出的單個外部 N 溝道 MOSFET 供電，實現了高達 5A 的輸出電流。具有電流模式控制的恒定 500kHz 工作頻率提供了快速瞬態響應和容易的補償。通過監視檢測電阻上的壓降精確測量輸出電流，并在過載和短路情況下保護轉換器。另外，LT3742 具有可調軟啟動，以控制每路輸出的電壓斜坡上升時間和電源良好信號。

    LT3742 采用 4mm x 4mm QFN-24 封裝。以 1,000 片為單位批量購買，每片價格為 2.30 美元。

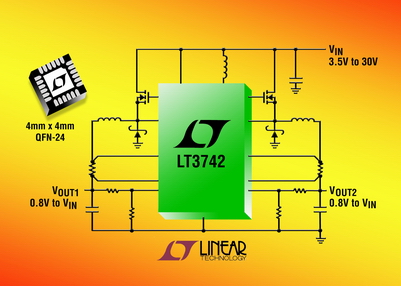

　　照片說明：雙路、100% 占空、比降壓型 DC/DC 控制器

　　性能概要：LT3742

　　· 雙路、180o 反相降壓型 DC/DC 控制器

　　· 輸入電壓范圍為 4V 至 30V

　　· 100% 占空比

　　· 0.8V 至 30V 的寬輸出電壓范圍

　　· 電流模式控制

　　· 內置 N 溝道 MOSFET 驅動器

　　· 固定 500kHz 工作頻率

　　· 可編程軟啟動

　　· 可配置為超大電容器充電器 (電流源)

　　· 兩路輸出都有電源良好信號
