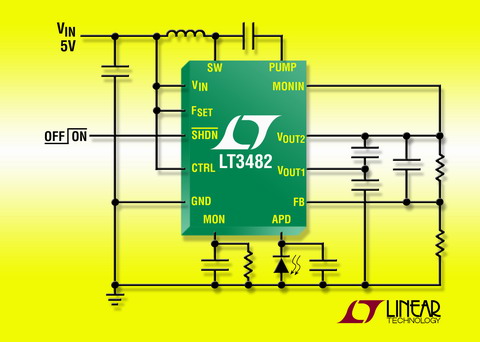

凌力爾特具 APD 電流監視器的 90V 升壓型 DC/DC 轉換器(圖)

　　凌力爾特（Linear Technology）推出固定頻率、電流模式升壓型 DC/DC 轉換器 LT3482，該器件具有內置倍壓器，用于偏置光接收器中的雪崩光電二極管（APD）。LT3482 可以用 2.5V 至 16V 的輸入提供高達 90V 的輸出。該器件具有高壓側 APD 電流監視功能，在 -40oC 至 85oC 的溫度范圍內實現優于 10% 的相對準確度。集成的電源開關、肖特基二極管和 APD 電流監視器全部在采用纖巧 3mm x 3mm QFN 封裝的單個芯片上，因此該器件可提供纖巧的解決方案。

　　LT3482 內部的 48V、280mA 開關利用倍壓器提供高達 90V 的電壓。恒定頻率架構最大限度地降低開關噪聲，而且用戶可選擇 625kHz 或 1.1MHz。無需任何附加濾波，就可保持低于 80uVPK-PK 的低輸出紋波，這對 APD 應用而言是至關重要的。集成高壓側電流監視器產生了一個與 APD 電流成比例的電流，并在一萬倍的動態范圍內實現優于 10% 的相對準確度（在 250nA 至 2.5mA 的 APD 輸入電流范圍）。另外，LT3482 具有一個 1.235V 的內部基準和一個輔助基準輸入（通過 CTRL 引腳），可在芯片工作時調節輸出電壓。其它特點包括軟啟動、內部補償和熱關機。

　　LT3482EUD 在 0oC 至 85oC 的溫度范圍內工作，而 LT3482IUD 運作在 -40oC 至 85oC 的溫度范圍。這兩種器件都有現貨供應。以 1,000 片為單位批量購買，每片 LT3482EUD 的起價為 3.45 美元，而 LT3482IUD 為 4.14 美元。

性能概要：
• 高輸出電壓：高達 90V
• 集成肖特基二極管
• 48V、280mA 內部開關
• 高壓側 APD 電流監視器
• 可調開關頻率：650kHz 或 1.1MHz
• 寬 VIN 范圍：2.5V 至 16V
• 低停機電流：<1uA
• 軟啟動
• 內部補償
• CTRL 引腳可在無極性反轉的情況下實現輸出調節
• 3mm x 3mm 16 引線 QFN 封裝
