凌力爾特推出低頻直接轉換正交調制器

5MHz至1.6GHz高線性度直接轉換正交調制器
擴展無線發送器的動態范圍性能

    日前，凌力爾特公司(Linear Technology Corporation)推出新的低頻直接轉換正交調制器LTC5598，該器件提供卓越的線性度性能和低噪聲，可提高基站發送器的動態范圍性能。LTC5598提供同類最佳的+27.7dBm OIP3(輸出3階截取)和+74dBm OIP2(輸出2階截取)性能。此外，該器件在+5dBm輸出值時具有卓越的-160dBm/Hz低噪聲層。此外，LTC5598提供-50.4dBc的鏡頻抑制和-55dBm的載波泄漏。與最接近的同類器件相比，它消耗的功率低20%。強大的功能和卓越的性能相結合，為無線基礎設施設備實現了緊湊、高性能的發送器設計。

    LTC5598具有卓越的動態范圍性能(從低頻至高于1GHz)，從而使它非常適用于點對點寬帶微波鏈路、450MHz和700MHz LTE基站發送器、800MHz GSM/900MHz EDGE基站發送器、880MHz CDMA2000基站、視頻和電纜寬帶調制器、多波段軍事無線電設備、900MHz多協議RFID閱讀器和衛星發送器。它還具有一種獨特的能力，可在低至5MHz時工作，從而實現了很多頻率非常低的應用，如13.56MHz RFID和非接觸型閱讀器、遙測、軍用通信和醫療儀器。

    LTC5598集成兩個匹配和高線性度的雙平衡混頻器、以及一個具有緩沖LO的寬帶精確正交移相器。移相器在I和Q混頻器的LO輸入保持了準確的90°相位關系，以在寬頻率范圍內提供卓越的鏡頻抑制。超過400MHz的I和Q輸入帶寬幾乎支持所有寬帶數字傳送需求。就易用性而言，兩個混頻器輸出相加成一個單端、50Ω終接的RF輸出。

    LTC5598用單5V電源工作。它的靜態電流為168mA，與其它同類調制器產品相比，LTC5598所消耗的功率低20%。LTC5598分別以75ns和10ns的接通和斷開時間提供斷電功能，從而支持TDD(時分雙工)型發送器。當通過在其ENABLE輸入引腳上施加一個邏輯低電平來停用芯片時，該器件通常吸收43uA的停機電流。LTC5598采用24引線、4mmx4mm QFN表面貼裝封裝。以1,000片為單位批量購買，每片價格為5.19美元。LTC5598有現貨供應。如需更多信息，請登錄www.linear.com.cn。

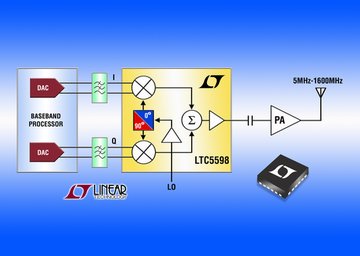

圖片說明：高線性度直接轉換I/O調制器

性能概要：LTC5598
    • 工作頻率范圍：5MHz至1.6GHz
    • 超高輸出IP3：在140MHz時為+27.7dBm
    • 非常低的輸出噪聲層：在POUT=+5dBm時為-160dBm/Hz
    • 鏡頻抑制：-50.4dBc
    • 載波(LO)泄漏：-55dBm

凌力爾特公司簡介

凌力爾特公司(Linear Technology Corporation)創建于1981年，是一家高性能線性集成電路制造商。凌力爾特于1986年成為一家上市公司，并于2000年成為由主要上市公司組成的S&P 500指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModuleTM產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、軍事和航天系統等領域。如需了解更多信息，請登錄www.linear.com.cn。■
