凌力爾特推出同步降壓型穩壓器 LTC3619

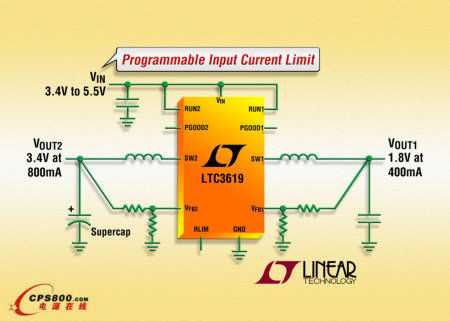

照片說明：具輸入電流限制的雙路 800mA 和 400mA 同步降壓型 DC/DC 轉換器

    凌力爾特公司 (Linear Technology Corporation) 推出雙路輸出、高效率、2.25MHz、同步降壓型穩壓器 LTC3619，該器件具可編程平均輸入電流限制。它能以高達 96% 的效率從一個通道提供高達 800mA 的連續輸出電流，以及從另一個通道提供 400mA 的電流。LTC3619 利用恒定頻率和電流模式架構，在 2.5V 至 5.5V 的輸入電壓范圍內工作，從而非常適用于單節鋰離子電池和 USB 應用。它可以產生兩個低至 0.6V 的獨立輸出電壓，從而使它能夠?yàn)樽钚乱淮�低�?DSP 和微控制器供電。LTC3619 采用 2.25MHz 開關頻率，這允許利用高度不到 1mm 的纖巧型低成本陶瓷電容器和電感器。雙路架構、纖巧型外部組件和 3mm x 3mm DFN (或耐熱增強型 MSOP-10) 封裝相結合，使 LTC3619 成為一個適用于雙路輸出電壓軌的高度緊湊同步降壓型解決方案。

    LTC3619 提供一個可編程的平均輸入電流限制，該限制可通過單個電阻器在 200mA 至 1.2A 的范圍內設定，具 ±5% 的準確度。即使在達到輸入電流限制時，400mA 通道仍然保持穩壓。這使 LTC3619 非常適用于 USB 應用、超級電容器充電和負載點電源。通過結合一個超級電容器，LTC3619 可啟用其 800mA 輸出 (以在不使輸入電源崩潰的情況下提供高峰值負載電流) 或 400mA 輸出 (以滿足諸如 GSM 放大器等應用的要求)。它還采用低壓差 100% 占空比工作，以允許輸出電壓等于 VIN，從而進一步延長電池運行時間。LTC3619 采用突發模式 (Burst Mode®) 工作，以將無負載靜態電流降至僅為 5uA (兩個通道) 以及在停機時降至 <1uA，從而優化電池壽命。LTC3619B 采用脈沖跳躍模式，以在要求噪聲盡可能最低的應用中最大限度地降低開關干擾。其它特點包括用于每個通道的獨立軟起動和電源良好指示信號、短路保護和內部補償。對于需要輸入電流限制、高達 400mA 和 800mA 的雙路輸出、高效率以及非常小的解決方案占板面積的手持式應用來說，LTC3619 是理想的解決方案。

    LTC3619EDD 和 LTC3619BEDD 采用 3mm x 3mm DFN-10 封裝，有現貨供應。而 LTC3619EMSE 和 LTC3619BEMSE 采用耐熱增強型 MSOP-10 封裝，也有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.25 美元。工業級版本，即 LTC3619IDD、LTC3619BIDD (采用 DFN-10 封裝)、LTC3619IMSE 和 LTC3619BIMSE (采用 MSOP-10E 封裝) 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 2.65 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC3619/B
●   可編程的平均輸入電流限制：±5% 的準確度
●   雙路降壓型輸出：高達 96% 的效率
●   甚至在達到輸入電流限制時，400mA 輸出仍然保持穩壓
●   靜態電流：50uA (LTC3619)
●   以非常低的噪聲工作 (LTC3619B)
●   輸入電壓范圍：2.5V 至 5.5V
●   輸出電壓范圍：0.6V 至 5V
●   2.25MHz 恒定頻率工作
●   用于每個通道的電源良好輸出電壓監視器
●   低壓差工作：100% 占空比
●   每個通道獨立的內部軟起動
●   電流模式工作以實現卓越的電壓和負載瞬態響應
●   ±2% 的輸出電壓準確度
●   短路保護
●   停機電流 ≤1uA
●   采用小型耐熱增強型 10 引線 MSOP 和 3mm x 3mm DFN 封裝
