凌力爾特推出高效率雙輸出同步降壓型DC/DC控制器LTC3865/-1

    日前，凌力爾特公司 (Linear Technology Corporation) 宣布，推出效率為 95% 的雙輸出同步降壓型 DC/DC 控制器 LTC3865/-1，該器件具有兩引腳可選 VOUT 設定功能，該功能節省了 4 個精準反饋電阻器。輸出電壓保持嚴格的 ±1% 準確度，包括初始設置點、-40°C 至 125°C 的工作溫度范圍和負載/電壓調節�？梢赃x擇從 0.6V 至 5V 的 9 個輸出電壓。4.5V 至 38V 的輸入電壓范圍涵蓋各種應用，包括大多數的中間總線電壓和電池化學組成。強大的內置 N 溝道 MOSFET 驅動器允許使用大功率外部 MOSFET，以產生高達 20A 的輸出電流。應用包括醫療、工業、汽車、數據通信、電信和多功能打印機中的負載點穩壓器。

    恒定頻率電流模式架構允許在 250kHz 至 770kHz 范圍內選擇固定或可鎖相 (PLL)  開關頻率。通過使各級以 180º 相差工作，最大限度地降低了功率損耗和電源噪聲。OPTI-LOOP® 補償減小了瞬態響應，并可以在寬輸出電容和 ESR 值范圍內優化，這包括所有陶瓷輸入和輸出電容器。輸出電流檢測通過測量輸出電感器 (DCR) 兩端的電壓降完成，以實現最高效率，或者通過采用一個可選的檢測電阻器完成。在短路情況下，電流折返限制 MOSFET 的熱量。此外，LTC3865/-1 具有可調軟啟動或跟蹤，以控制輸出電壓啟動特性。LTC3865/-1 能提供高達 99% 的占空比，具有非常低的壓差電壓，對于在電池供電應用中延長運行時間來說，這是一個非常有用的功能。

    LTC3865/-1 采用耐熱增強型 5mm x 5mm QFN-12 和 SSOP-38 封裝。以 1,000 片為單位批量購買，每片價格為 2.65 美元。

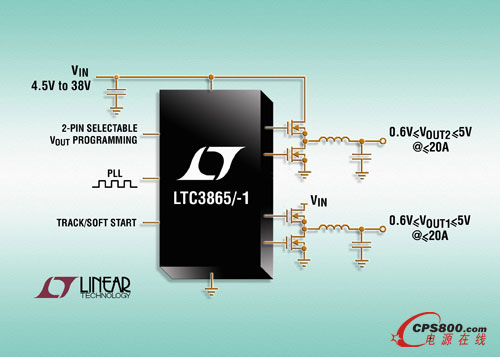

    照片說明： 雙輸出同步降壓型 DC/DC 控制器

    性能概要：LTC3865/-1

    · 兩引腳可選 (9 個設定值) 輸出電壓設定，選擇范圍為 0.6V 至 5.0V

    · 節省 4 個精準反饋電阻器

    · 同步整流實現高達 95% 的效率

    · 4.5V 至 38V 的寬輸入電壓范圍

    · 在 -40ºC 至 +125ºC 的溫度范圍內具 ±1% 的總 DC 輸出電壓準確度

    · 雙輸出、180º 反相控制器降低噪聲和輸入電容

    · DCR 或 RSENSE 電流檢測選項

    · 強大的內置 N 溝道 MOSFET 驅動器

    · 250kHz 至 770kHz 的可鎖相固定工作頻率

    · 可編程軟啟動或跟蹤

    · 可調電流限制

    · 電流模式控制

    · 電源良好信號■
