臺達UPS在廣電行業的應用方案

    一、背景描述

    經過幾十年的發展，我國的廣電行業得到了長足的發展，建成了世界上覆蓋人口最多的廣播影視傳輸覆蓋網絡。中國已建成廣播電視播出機構2500多座，播出的廣播和電視節目分別達到2300多套、1200多套，每年生產電影片2 0 0 多部，廣播電視發射臺轉播臺7 萬多座，微波線路9 萬多公里，120多套廣播節目，有線電視網絡400多萬公里，有線電視用戶 1.15億，廣播電視人口綜合覆蓋率分別為 94.05％，95.29％；收音機、電視機社會擁有量分別達 5億臺，彩電的家庭普及率城市為130.5％、農村為67.8％。廣播電視已成為我國最為普及、最為便捷的信息工具和信息載體。廣播電視業務主要包括在向數字化和產業化發展的過程中，DVB（數字視頻播出）、IPTV（網絡電視）、DBS（直播衛星）等新技術其使用的設備重要性很高，絕對不允許斷電。

    本文就根據某一地方電視臺的具體需求做一方案，并對該方案做簡單的說明。

    二、 電視臺用戶需求

    該用戶已備有柴油發電機組145KW（常用功率）/160KW（備用功率），一套設備；630KVA市電/油機切換柜（ATS）一臺，及交流配電柜、精密空調設備等。 在配置設計UPS電源時有如下兩個方面的要求。

    2.1廣播電視臺播出系統對UPS電源系統的功能和容量上的需求：

    1．能配合原有發電機使用，提高電視臺輸出設備負載的供電的可靠性。

    2．UPS的輸入功率因數要高、輸入總諧波要小,以免影響上游的其它設備。

    3． 負載最初容量不超過45KVA，但隨著業務的逐漸擴大會陸續擴展到120KVA甚至更高，但是總系統容量不會超過240KVA。

    4.  要求UPS電源系統容量要隨著負載的增多而逐漸增加，擴容時不允許負載斷電或狀旁路工作，操作簡單，并且始終保持N+X的冗余配置。

    5．機房空間有限，希望系統的配置能以最省空間的方式擺置，并且要兼顧承重問題，避免發生樓層結構的破壞。

    6．電池配置最佳優化，提高電池利用率，以減少購置成本、安裝空間及承重方面的投資。

    7．UPS要能提供近端或遠端的快速關機功能，一旦發生地震、火災等緊急情況，能快速關斷,避免發生更嚴重的損失。

    8．要求UPS電源模塊化設計，在UPS模塊出現故障時，不需要轉旁路，有效減少旁路供電對電視臺輸出設備的斷電停機風險。

    2.2對綠色節能環保上的要求

    1.要求UPS具有更高的輸入功率因數，減少無功損耗。

    2.要求UPS具有更低諧波畸變THDI≤5%，有效的減少對電網的干擾。

    3.要求UPS具有更高的系統效率，減少設備的耗電量，并有效減少設備設備發熱量，降低對空調系統的配置要求。

    4.要求UPS具有更小的設備體積，有效減少設備占用空間，提高機房面積的利用率。

    三、電視臺UPS電源解決方案

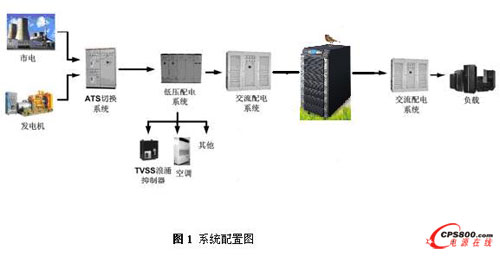

    廣電行業對供電的可靠性要求極高且擴容頻繁。為保證足夠的后備時間，發電機與市電共同作為總電源輸入。經過ATS、低壓配電系統后接入交流配電系統。同時空調等設備也將從低壓配電系統取電。而重要的電視臺播出設備通過臺達的HIFT系列UPS電源供電。

    方案配置清單：

    依據用戶的上述需求，中達推薦了臺達HIFT系列UPS的解決方案。具體說明如下：

    1．通過自動切換開關來實現原有發電機與市電間的雙向切換。臺達HIFT（海福）HIFT系列UPS的輸入電壓范圍為 - 45% ~ 25% ( - 45% ~ -25%時還可帶50%的負載)，輸入頻率范圍為45~65Hz，能很好的配合發電機使用。
