5分鐘搞定復雜系統電源配置

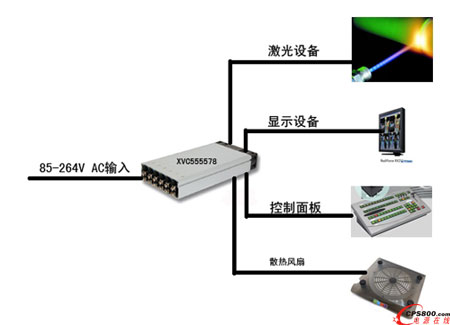

    1、普通醫用激光修復設備。

    設備總功率約為1100W，滿足醫療設備認證，需要四組不同直流輸出，首先是大電流的48V、20A用于激光設備， 其次需要一個18V用于LCD顯示器，再次需要一個5V用于控制面板，最后還需要一個12V用于系統散熱風扇。這個客戶找了很多品牌的產品都無法定型，因為電源系統太復雜，價格太高，占用的空間太大，最后他選擇了Excelsys，在40.5mm*260mm*127mm（1U高）的封裝內解決了問題。

    首先，他選擇了一個Xvite系列XVD機殼，最大輸出功率1200W，滿足醫療認證和隔離電壓要求，模塊方面他選擇4個Xg5模塊并聯輸出48V、24A(MAX)用于激光， 1個Xg7模塊將輸出電壓調至18V用于LCD顯示器，1個Xg8模塊將輸出電壓分別調至5V和12V用于控制面板和散熱風扇。選型為XVD555578。一臺復雜的醫療設備電源方案確定，非常簡單。

    2、高端工業設備

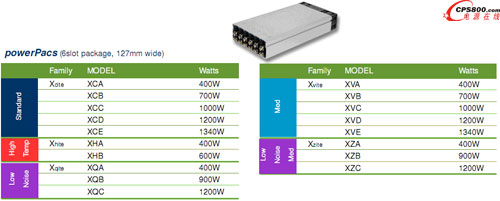

    預計總功率需求約為1250W ，設備馬達需要48V、520W電源，閥門和傳感器需24V、450W的電源，控制面板需要12V供電，顯示器需要18V供電。總功率需求1250W，機殼應選擇XCE系列，48V、520W電源選用兩個Xg5模塊并聯，24V、450W的電源選用兩個Xg4模塊并聯，12V及18V供電選用一個Xg8模塊供電，電源選型應為XCE554480。

    3、癌癥治療設備

    一臺癌癥治療設備主系統需要155V的內部電壓供應，且需得到醫療認證，18V的顯示器，48V的馬達及12V+5V的控制面板。該設備由于電壓需求特殊，曾經采用的電源系統需要專門開發，相當復雜而且價格高昂，所以選擇Excelsys的兩個不同型號的機殼配合使用。先選擇一臺符合醫療設備安規標準的XMC5550的電源將三個Xg5模塊串聯輸出一個155V的電壓為設備主系統供電，其次選擇一臺普通工業電源XLC5780用于顯示器、馬達及控制面板供電。如此復雜的系統這樣就搞定了，成本遠低于以前的設計方案。

    看到這里估計您會想了解該品牌各個系列產品的具體參數了，下面就給您介紹下。

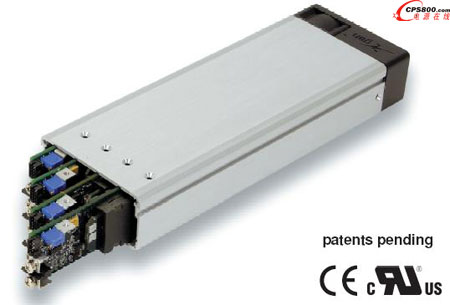

    Xlite、Xkite、Xmite、Xrite系列

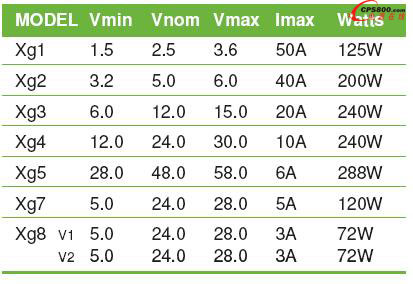

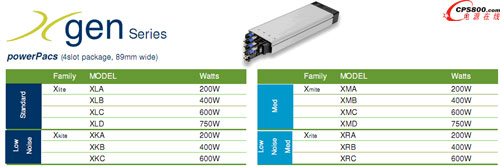

    Xlite系列是Excelsys公司專為工業、通信、軍工等行業開發的配置類電源，所有產品均經過嚴格的EN60950、CSA、UL安全測試及EN5555011、EN61000、FCC等電磁防護標準，輸入輸出端隔離電壓為3000VAC，能在40.5mm*260mm*89mm的封裝（1U高）內最多提供高達750W的功率輸出，提供4個不同插槽選擇，最多可以選擇8路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，效率高達89%。所有組合均可由客戶按需自由配置（具體見模塊選型表），非常有特點。Xkite系列參數與Xlite系列基本相似，是該系列的低噪音版本，實測全負荷運行噪音不高于54dB。該公司產品還可以針對特定的客戶需求進行震動、電磁輻射、溫度、認證和控制等方面的專門設計和測試，具體技術應用方案請聯系中電華星技術團隊。
