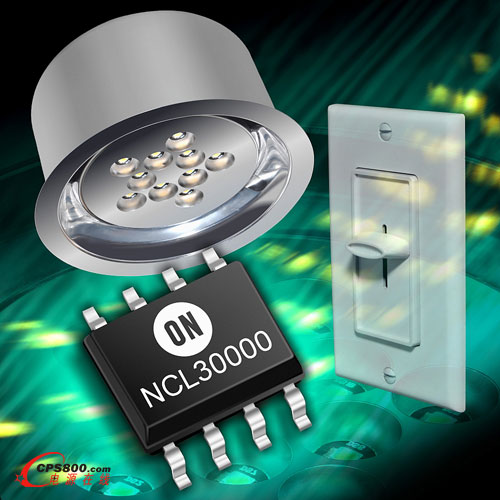

安森美推出新型的功率因數校正可調光LED驅動器NCL30000

    日前，應用于綠色電子產品的首要高性能、高能效硅方案供貨商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)宣布，推出新的功率因數校正(PFC)可調光發光二極管(LED)驅動器 – NCL30000，用于住宅及商業照明應用。

    NCL30000采用緊湊型的８引腳表面貼裝封裝，使用臨界導電模式(CrM)反激架構，以單段式拓?fù)浣Y(jié)構提供大于0.95的高功率因數，因而省卻直流-直流(DC-DC)轉換段。恒定導通時間CrM工作特別適合于隔離型反激LED應用，因?yàn)榭刂圃�理�?jiǎn)單，即使在低功率電平時，也能夠提供極高能效。這在LED照明領域很重要，目的是符合各種規范要求及整體系統光效(efficacy)要求。

    典型應用包括LED驅動器電源、LED嵌燈、三端雙向可控硅開關組件(TRIAC)可調光LED燈及功率因數校正恒壓電源。這器件與前沿TRIAC調光器和尾沿晶體管調光器兼容。視乎所使用的調光器，LED輸出可調低至2%。

    公司提供3款功率達15瓦(W)的參考設計，旨在以350毫安(mA)電流驅動4到15顆LED。它們也能輕易調整以配合5 W到30 W的功率電平：

    Ÿ NCL30000LED1GEVB：115 Vac版，90到135 Vac輸入線路電壓(TRIAC調光)

    Ÿ NCL30000LED2GEVB：230 Vac版，180到265 Vac(TRIAC調光)

    Ÿ NCL30000LED3GEVB：擴展型通用版，90到305 Vac

    NCL30000工作溫度范圍為-40℃至+125℃，確保能用于大多數固態照明(SSL)應用中規定的不同環境工作范圍。NCL30000擁有典型值24微安(µA)的低啟動電流及典型值2 mA的低工作電流，配合高能效設計。

    NCL30000的其它關鍵特性包括可編程導通時間限制器、零電流檢測(ZCD)感測模塊、門驅動器，以及應用CrM開關電源所需的全部其它脈寬調制(PWM)電路和保護功能。NCL30000是安森美半導體經過完備測試、針對離線式高功率因數TRIAC調光LED驅動器的GreenPoint®參考設計中的關鍵器件，旨在用于美國“能源之星”商業及住宅照明應用。安森美半導體網站上提供這參考設計及上述其它參考設計的文檔。

    安森美半導體電源及便攜產品全球銷售及營銷高級總監鄭兆雄說：“我們的客戶需要可兼容配線及控制的可調光LED驅動器方案。NCL30000提供優異的調旋光性能，可調光低至2%。這器件非常適合隔離型反激應用，但也能用于非隔離型降壓拓?fù)浣Y(jié)構。”

    封裝和價格

    NCL30000是無鉛、無鹵素及無溴化阻燃劑(BFR)器件，符合RoHS指令，采用8引腳SOIC封裝。每10,000片批量的單價為0.45美元。現提供樣品。目前的預計量產交貨時間為收到訂單(ARO－自動循環購貨)后的8到12周。
