20世紀50年代，美國宇航局以小型化、重量輕為目標，為搭載火箭開發了開關電源。在半個多世紀的發展過程中，開關電源因具有體積小、重量輕、效率高、發熱量低、性能穩定等優點而逐漸取代由傳統技術設計制造的連續工作的線性電源，并廣泛用于電子、電氣設備中。20世紀80年代，計算機全面實現了開關電源化，率先完成了計算機的電源換代。20世紀90年代，開關電源在電子、電氣設備以及家電領域得到了廣泛的應用，開關電源技術進入快速發展期。
Cadence旗下的PSpice是一款電路仿真軟件，能夠?qū)?fù)雜的模數混合電路進行仿真，而且開關電源也不例外。
1 升壓變換器拓?fù)浣Y(jié)構

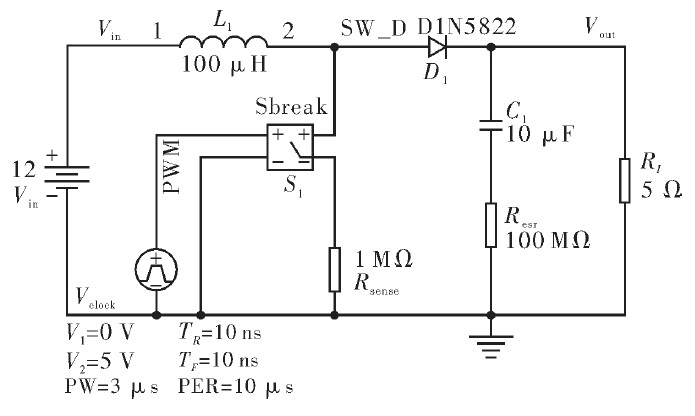

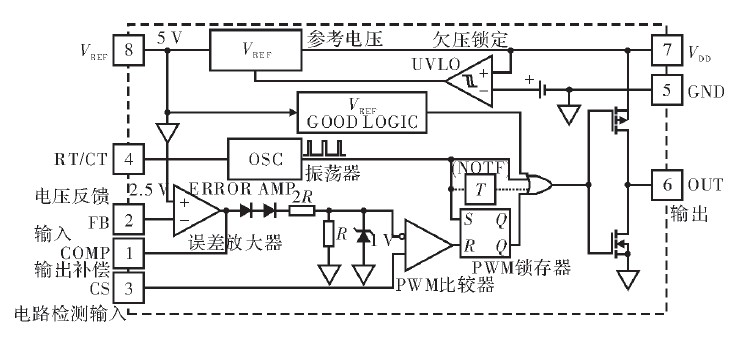

升壓變換器屬于間接能量傳輸變換器。供電過程包含能量的存儲和釋放兩方面。如圖1所示，Vclock是脈沖信號源，提供PWM電壓，用以功率開關S1的導通與截止。Rsense為電流取樣電阻，Resr為電容的等效串聯電阻。在開關S1導通期間，二極管D1截止，電感儲存能量，輸出電容單獨為負載提供電能。在開關S1斷開期間，二極管D1導通，儲存了能量的電感與輸入電源串聯，為輸出提供電能，其中一部分轉移到電容C1里。
1.1 工作于CCM條件下的升壓變換器波形
對圖1所示電路，借助PSpice進行仿真，獲得如圖2所示的波形圖。這是典型的電感電流連續導通模式（CCM）。
圖1 基礎升壓變壓器結構電路

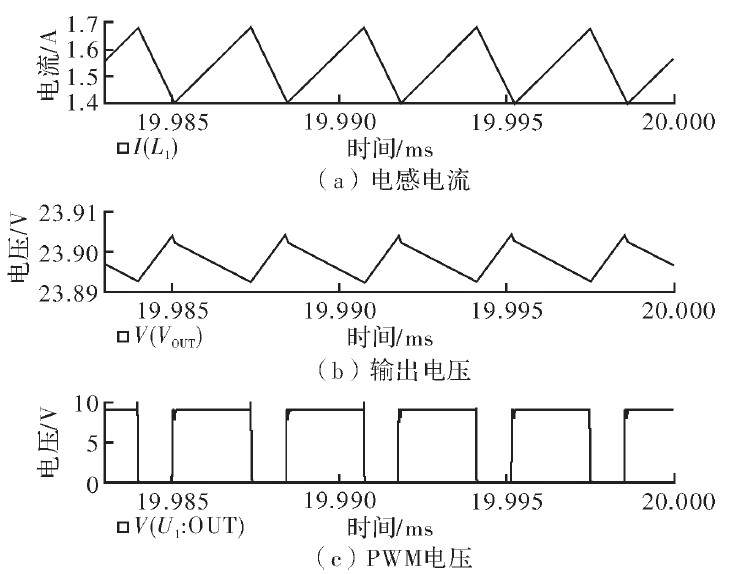

圖2 工作于CCM條件下的Boost變換器波形

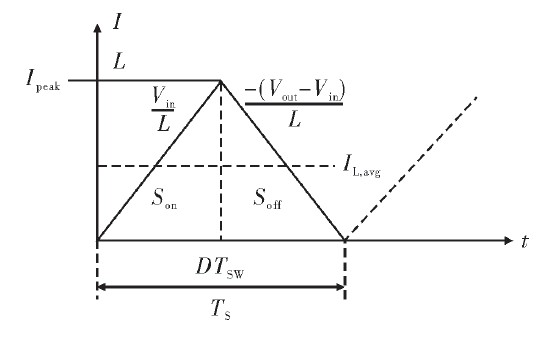

曲線①代表PWM波形，用于觸發功率開關導通或斷開。當開關S1導通時，公共點SW/D電壓幾乎降到0.相反，當開關S1斷開時，公共點SW/D電壓增加為輸出電壓和二極管的正向壓降之和，如曲線②所示。曲線③描述了電感兩端電壓的變化。高電平期間，電感左側電壓為Vin,右側幾乎為0,對應功率開關導通；而低電平期間，電感左側電壓仍為Vin,而右側突變?yōu)閂out,因?yàn)楣β书_(kāi)關截止，同時二極管導通，此時對應電感電壓為負值，這就意味著輸出電壓大于輸入電壓。
