單輸出36A或雙輸出18A µModule穩壓器

    凌力爾特公司 (Linear Technology Corporation) 推出雙輸出 18A 或單輸出 36A DC/DC 微型模塊 (µModule®) 降壓型穩壓器 LTM4630，當 4 個器件均流時，該器件能提供高達 144A。LTM4630 是一款完整的 DC/DC 穩壓器系統，采用 16mm x 16mm x 4.41mm LGA 封裝，其中包括了電感器、MOSFET、DC/DC 控制器和補償電路。該器件采用了技術高超的模擬和封裝設計，能實現高效率和低熱量封裝阻抗。從 12VIN 在 36A 產生 1VOUT 時，效率為 86%，采用 5VIN 時效率為 88%。LTM4630 無需外部散熱器就可在高達 60ºC 環境溫度 (無空氣流動)、65ºC (200LFM) 和 69ºC (400LFM) 情況下，提供 36A。如果使用外部散熱器，那么最高工作環境溫度可提高大約 10ºC。

    LTM4630 具有卓越的散熱、可擴展和大輸出功率能力，占板面很小，并采用扁平封裝，因此使系統設計師能實現排列更加密集的電路板。典型應用包括 Mezzanine 電路板 (例如 ATCA 和 µTCA)；面向新型處理器、ASIC 和最近推出的 <28nm FPGA 之負載點調節；以及高速 SERDES。

    系統設計師無需改變印刷電路板布局，就可互換 4 個引腳兼容的微型模塊穩壓器，以實現不同的功率級：LTM4628 雙輸出 (8A)、LTM4620 和 LTM4620A (雙輸出 13A) 以及 LTM4630 (雙輸出 18A)。每款產品的輸出都以 180º 反相運行，以最大限度減小輸出紋波 (當輸出均流時) 和輸入紋波，從而可使用數目更少和體積更纖巧的電容器。

    LTM4630 用來將 12VIN 轉換成低至 0.6V 的大功率 (高達 144A) 負載點電壓。輸入電壓范圍為 4.5V 至 15V (最大值為 16V)，輸出范圍為 0.6V 至 1.8V。內部遠端檢測放大器通過檢測負載端的電壓并補償印刷電路板走線阻抗引起的壓降，保證在整個溫度、電壓和負載范圍內提供準確度為 ±1.5% 的輸出調節。

    LTM4630 提供快速短路保護，所采用的電流折返方法使 IOUT 降至最小，可防止該微型模塊穩壓器過熱，并保護負載以及上游的電源。短路情況一旦消除，LTM4630 就恢復工作。LTM4630 的額定工作溫度范圍為 -40ºC 至 125ºC。千片批購價為每片 35.05 美元。

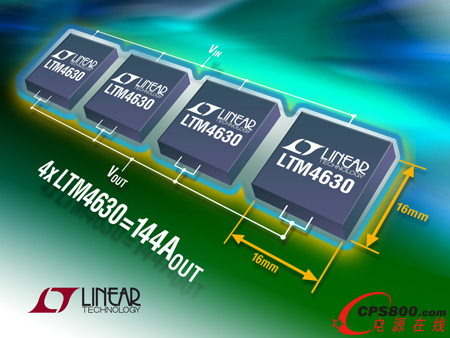

    照片說明：單輸出 36A、雙輸出 18A、高達 144A 的 DC/DC µModule 降壓型穩壓器

    性能概要：LTM4630

    雙輸出 18A 或單輸出 36A

    輸入電壓范圍：4.5V 至 15V

    輸出電壓范圍：0.6V 至 1.8V

    在整個電壓、負載和溫度范圍內，最大總體 DC 輸出誤差為 ±1.5%

    差分遠端檢測放大器

    電流模式控制 / 快速瞬態響應

    可調開關頻率

    過流折返保護

    利用多個 LTM4630 實現多相并聯均流，電流可高達 144A

    頻率同步

    內部溫度監視器

    與 LTM4620 和 LTM4620A (雙輸出 13A、單輸出 26A) 以及 LTM4628 (雙輸出 8A，單輸出 16A) 引腳兼容<
