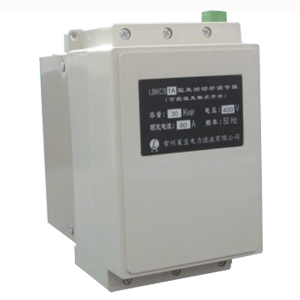

LBKCS系列無功動補調節器是一種能夠?qū)﹄娏Σ⒙?lián)電容器進行快速投切的電子型無觸點功率器件模塊，其電氣結構主要由大功率反并聯晶閘管模塊，隔離電路，觸發電路，同步電路保護電路及驅動電路組成，并配有控制開關導通或截止的接線端子，控制邏輯電壓0V（截止），12V（導通）。同時本調節器的控制電路與控制器的控制信號采用光耦隔離以避免相互干擾。本開關具有安裝簡單，維護方便，響應速度快，投切無涌流，工作無噪音，運行穩定可靠，缺相保護等特點。是無功功率動態補償裝置用投切電容器組的理想器件。

二  主要技術參數

額定電壓：380V ，220V，660V

額定頻率：50HZ

控制容量：10kvar～100kvar  平均10 kvar一個等級

三  使用條件

   1  周圍空氣溫度：-25～50，并且24h內其平均溫度不高于35

   2  溫度為25度時，相對濕度短時可達100%

   3  海拔高度不超過1000m

   4  安裝場所空氣清潔，無爆炸及可燃危險品；無足以損壞絕緣及腐蝕金屬的氣體；無導電塵埃；無雨雪侵襲及嚴重霉菌存在。

   5  安裝場所無明顯超限諧波分量存在的場合。

四 、  維護

   調節器在使用過程中，應根據現場環境進行定期檢查，清除灰塵或污垢，線路是否缺相現象，本調節器帶有缺相保護功能，所以敬請用戶注意，如果此路無投入請檢查是否缺相。如果在使用過程中一年內出現制造質量問題，不包括其他器件故障引起對本產品的損壞，用戶應將調節器送回本公司進行維修。用戶私自打開蓋板進行維修后我廠概不負責。
