SD-6000系列避雷器在線監測遠傳系統

   產品簡介

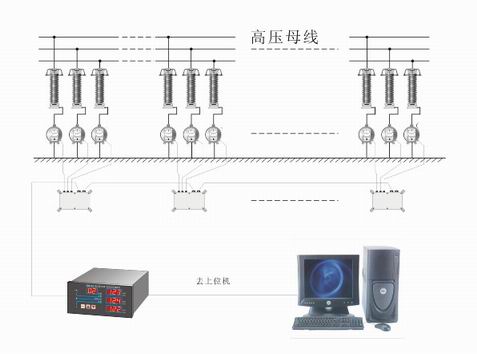

SD-6000 系列避雷器在線監測遠傳系統 ( 以下簡稱“系統” ) 。是用于對變電站交流無間隙氧化物避雷器在線監測其電氣性能的裝置，該裝置通過對避雷器的泄露電流進行實時不間斷的監測來反映避雷器性能的好壞，值班人員可以在控制室內通過儀表觀察直接了解各路避雷器的運行情況，解決了檢測故障即時性差的缺陷，實現了數據遠傳的功能，不僅如此，系統還具有向供電部門控制中心的上位計算機提供遠程通訊接口功能，使避雷器的運行參數進入供電部門的信息系統。因此，該系統為變電站的無人值守提供了有效的手段。也是供電部門創一流的一項基礎工作。

   系統功能

  1．保留了原有的雷擊計數器，現場指針式泄漏電流指示等功能。
  2．由于采用光纖傳輸手段，實現了高電壓完全絕緣隔離的信號傳輸。
  3．控制室可直接通過自動監測報警儀觀察每組避雷器的泄漏電流大小，并可向監控中心發送信號。
  4．可以在自動監測報警儀上整定泄漏電流超標報警值，一旦漏電流異常變大，可即時報警。
  5．可自動監測避雷器計數器的計數動作次數。
  6．可對由于環境濕度大、避雷器表面泄漏而引起的電流增大進行智能化判別修正、將表面泄漏和內部泄漏區分出來。

   主要技術指標

    監測電流范圍：0.20 ～ 0.90mA(峰值電流、35KV避雷器)
                                     0.40 ～ 3.00mA(峰值電流、110KV避雷器)
    檢測精度：±0.05mA
    工作環境適應性：帶有微電流／電壓轉換及電壓線性化處理光發送模塊的漏電流.雷擊

    動作計數器(戶外工作部分) -40℃ ~ +60℃
    室內顯示儀表部分： -10℃ ～ +50℃(AD-01)
    數據傳送距離： 0 ～ 1000M
    抗雷擊耐受電壓： 1000V／CM×光纖長(CM)
    報警值整定范圍： 0 ～ 3.00mA
    報警輸出：泄漏電流超過整定值時，繼電器閉合，接點容量5A／220VAC
