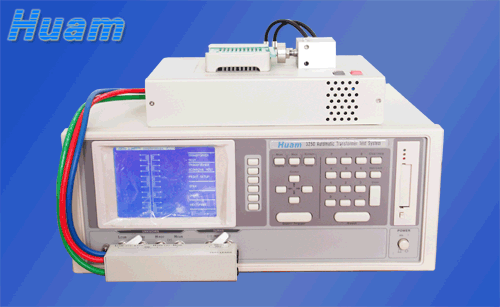

綜合測試儀

公司名稱：東莞市萬江茂盛電子經營部
所屬類別：電源配套分類>>測試儀器
電子信箱：1127093688@qq.com
聯系電話：13829129232
聯 系人：尹文強
更新時間：2012-4-29 17:39:46

產品詳情

主要特征：

■測試頻率20Hz-200KHz/1Mhz,精密0.02%

■基本量測準確度:0.1%

■3種阻抗輸出模式選擇,量測結果輿各家知名.

敞牌的LCR表完全比對(只限3255/3305)

■增強式圈數比準確量測,滴用于低磁率的磁心

■高速LCR量測,最快80次/秒

■高速DCR量測.最快50次/秒

■1320-20A偏壓電流源直流控制功能

■大型LCD顯示(320X240點矩陣)

■提供個式標準測試治具特殊治具訂制

■內建式比較器,10級分類及記數功能

■標準RS-232.HANDLER及PPINTER界面

■50組內部儀器設定可供儲存及呼叫

變壓器測試系統規格表
型號			3250/3300	3252/3302
主要功能			變壓器掃描測試	變壓器掃描測試+LCR測試
測試參數
變壓器掃描測試			圈數比(Turn Ratio),相位(Phase),圈數(Turn),電感(L),漏電感(LK)<平衡(Balance)交流電阻(ACR), 電容(Cp),直流電阻(DCR),接腳短路(Pin Short）
LCR測試			電感(L), 電容(C), 電阻(R), 直流電阻(DCR) 品質因子(Q),阻抗絕對值（\|Z\|）阻抗導納（Y）損耗因子（D）電抗（X）相位角（）
測試信號
測試電壓	Turn	10mV-10V.10% 10mV/step
	其他	10mV-2V ±10% 10mV/step
測試頻率	Turn	3250,3252:1KHz-200KHz,0.02%/3300,3302:1KHz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
	其他	3250,3252:20Hz-200KHz,0.02%/3300,3302:20Hz-1MHz,0.02%/解析度：0.01Hz(＜1KHz)
輸出阻抗	Turn	10Ω，當測試位準≤2V 50Ω，當測試位準>2V
	其他	Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%, Constant=106X:100mA ±5%(1V設定), 電感負載小于己于10Ω，10Ω±10%，阻抗≥10Ω
測量顯示范圍
L.LK/C/Q.D/			L,LK:0.00001uH-9999.9H C:0.00001Pf-999.999mf Q.D:0.00001-99999
Z.X.R/ Y/			Z.X.P:0.00001Ω-99999MΩ Y:0.01Ns-99.9999S :-90.00-+90.00
DCR/ Turn			DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈(次電壓小于100Vrms)
Pin-Short			11組,接地與接腳之間
基本準確度
L.LK.C.Z.X.R.DCR			0.1%(若為AC參數1KHZ)
Q.D// Turn			Q.D:0.0005(1KHz) :0.03(1KHz) Turn:0.5%(1KHz)
測量速度（最快速）
L.LK.C.Z.X.R.D.			80meas./sec
DCR			50meas./sec
Turn			10meas./sec
判定方式
變壓器掃描測試			各參數之良品/不良品判定由選購之HANDLER界面輸出
LCR測試			10級分類及總合計數由標準HANDLER界面輸出良品/不良品判定由標準HANDLER界面輸出
顯示器			320X240點矩陣LCD液晶顯示器
修正功能			開路(OPEN)/短路(SHORT)歸零,負載修正
記憶卡			15組儀器設定,可籍由記憶卡擴充
等效電路模式			串聯. 并聯
觸發			內部手動外部
環境條件			溫度:10℃~40℃ 濕度:10%~90%PH
消耗功率			最大140VA
電源需求			90-125Vac OR 190-250Vac 48Hz-62Hz
重量			約9Kg
尺寸(寬X高X深)			430x180x320mm
