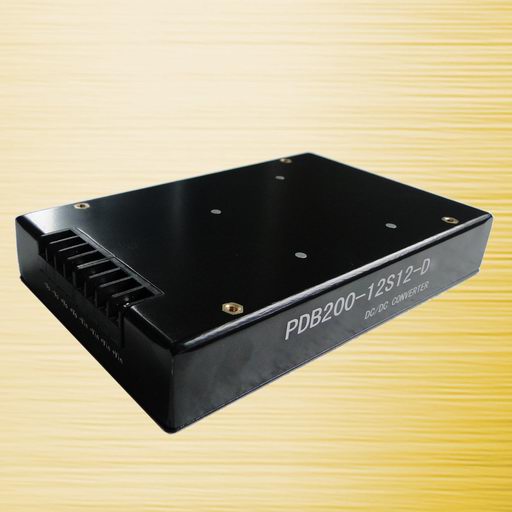

PDB-D  Series                                 100-300 W

特性Features
l       輸入Ⅱ型濾波
l       2倍，4倍電壓輸入
l       恒流輸出特性
l       輸出短路保護
l       安裝方便，單端出線
l       最佳殼體連接方式
l       高可靠性，長壽命設計

輸入特性Input characteristic
l       電壓范圍 …… 12 VDC  （額定值）      9-18 VDC   反壓保護    應用時外接熔絲
                 24 VDC  （額定值）      18-36VDC
                 48 VDC  （額定值）      36-72VDC
l         四倍輸入     18VDC  （額定值）       9-36VDC

輸出特性O(shè)utput  characteristic
l       電壓精度 …………………………………………………………………… ±1%
l       輸出電壓調整范圍……………………………………………………………±10%
l       電壓調整率（主路） ……………………………………………………… ±0.2%
l       負載調整率（主路） ……………………………………………………… ±0.4%
l       溫度變化率 ………………………………………………………………… ±0.01%/℃
l       電流限制點……………………………………………………………………120%(Typ)
l       響應速度 ……………………………………………………………………400μs
l       輸出電流…………………………………………………………………… 3-15A任選
l       輸出電壓 ……………………………………………………………………12--48V
l       功率 …………………………………………………………………………100-300W

一般特性General characteristic
l       工作頻率………………………………………………………………… 160-200 KHz
l       隔離電阻 …………………………………………………………………200 MΩ
l       MTBF ………………………………………………………………………＞500000H
l         絕緣強度
輸入-輸出    >1500VAC/1min(漏電流<5mA)
輸入-外殼    >1050VAC/1min(漏電流<5mA)
輸出-外殼    >500  VDC/min
l         環境特性
工作殼溫    （工業品）-25 - +85℃
                          （軍  Ⅰ）-40 - +85℃  （軍  Ⅱ）-55 - +85℃
儲存溫度    （工業品）-45 - +105℃ （軍  品）-55 - +105 ℃

說明：請確定功率.輸入電壓及輸出電壓，致電我公司
