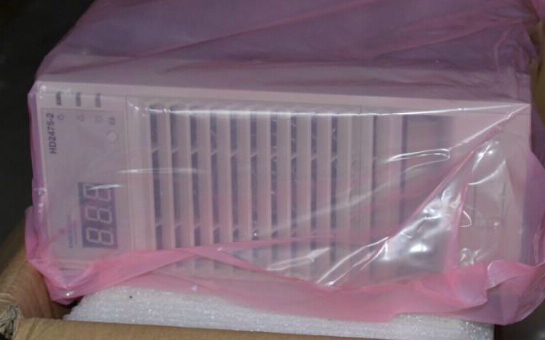

HD2475-2艾默生通信電源整流模塊、采用現代電力電子技術和工業控制技術的最新成就開發，其設計充分考慮了現代電力電源的應用與維護特點。通信模塊HD2475-2采用先進的移相諧振高頻軟開關電源技術和創新型的風冷散熱設計，效率達到世界一流水平。采用內置CPU集散式控制方式，工作穩定可靠。

艾默生HD2475-2整流模塊的主要功能和特點
1．艾默生HD2475-2整流模塊軟開關
整流模塊的功率電路分為有源PFC校正和全橋DC/DC變換兩部分，全橋DC/DC變換采用全橋移相的軟開關技術。實現了寬輸入電壓范圍（120V~290V）和高效率（91%），功率密度達到了國際先進水平。
2．艾默生HD2475-2整流模塊限功率控制
整流模塊根據輸入電壓和輸出電壓的變化，采用先進的限功率控制方法。當輸入電壓在170～290VAC時，模塊可以輸出最大功率，當輸入電壓在120～170VAC時，模塊將采用限功率控制方式，使其在低輸入電壓時既保證負載的需求又能保證模塊的正常工作，其輸出功率與輸入電壓的關系如圖2-3所示。

圖2-3 輸出功率與輸入電壓的關系
當輸出電壓變化時，整流模塊將采用限功率控制方式，使其可以在較大的輸出電壓變化范圍內，輸出最大功率。輸出電流和輸出電壓的關系如圖2-4所示：

圖2-4 輸出電流和輸出電壓的關系
3．艾默生HD2475-2整流模塊短路回縮保護
整流模塊采用先進的短路回縮保護，使其在輸出短路的情況下，模塊輸出電流回縮到一個很小的值Isc（小于1/3額定電流值Io），有效地保護自身和外部設備，當短路故障消失后，模塊自動恢復工作。短路回縮曲線如圖2-5所示：

圖2-5 短路回縮曲線
4．艾默生HD2475-2整流模塊熱插拔
整流模塊采用艾默生網絡能源公司無損傷熱插拔專利技術（專利號：99216547.4），其輸出和輸入都有軟起動和電流限制裝置，當模塊插入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于1min。
5．艾默生HD2475-2整流模塊保護和故障告警
整流模塊面板上有3個LED燈：電源(綠)、保護(黃)、故障(紅)。當輸入過、欠壓或模塊過溫時，保護燈亮；當直流輸出過壓、模塊故障或風扇故障時，故障燈會點亮。這些故障會傳送到監控模塊，監控模塊將根據收到的故障信號做出相應的處理。整流模塊自身反應/動作方式如表2-1所示：
表2-1 保護/故障的反應/動作方式
保護/故障 反應/動作方式
輸入過/欠壓 保護告警，關機，可自動恢復
過溫 保護告警，關機，可自動恢復
直流輸出過壓 故障告警，關機，不能自動恢復
模塊故障 故障告警，關機，不能自動恢復
